首頁進口晶振京瓷晶振,貼片晶振,CT2520DB晶振,CT2520DB19200C0FLHAF晶振

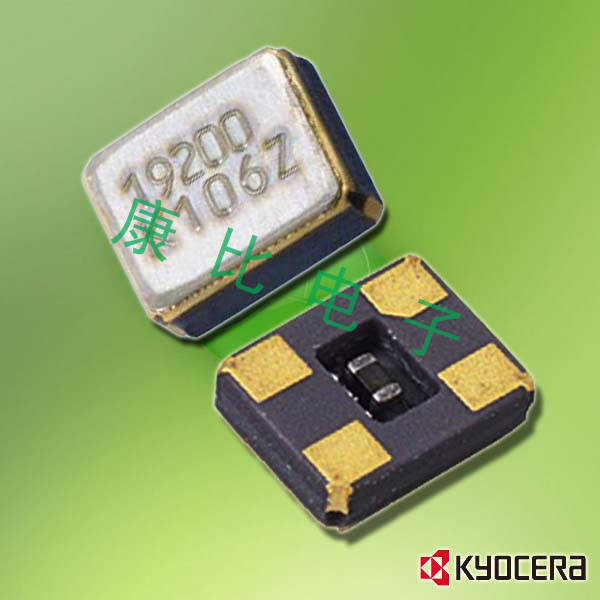

京瓷晶振,貼片晶振,CT2520DB晶振,CT2520DB19200C0FLHAF晶振

產品型號：24233236
頻率：16~60MHZ
尺寸：2.5*2.0mm
產品介紹：京瓷晶振,貼片晶振,CT2520DB晶振,CT2520DB19200C0FLHAF晶振,2520貼片晶振可以說是目前小型數碼產品的福音,目前小型的智能手機里面所應用的就是小型的石英晶振,該產...

京瓷晶振,貼片晶振,CT2520DB晶振,CT2520DB19200C0FLHAF晶振,2520貼片晶振可以說是目前小型數碼產品的福音,目前小型的智能手機里面所應用的就是小型的石英晶振,該產品適用于無線通訊系統,無線局域網,該系列產品質量輕等產品特點,產品本身編帶包裝方式,可對應自動貼片機應用,以及高的溫度回流焊接(產品無鉛對應)為無鉛產品.
小型石英貼片晶振晶片的設計:石英晶片的長寬尺寸已要求在±0.00２mm內,由于貼片晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動,面切變振動)與主振動(厚度切變振動)的耦合加強,從而造成如若石英晶振晶片的長度或寬度尺寸設計不正確,使得振動強烈耦合導致石英晶振的晶片不能正常工作,從而導致產品在客戶端不能正常使用,晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題,公司在此方面通過理論與實踐相結合,模擬出一整套此石英晶振晶片設計的計算機程序,該程序晶振的晶片外形尺寸已全面應用并取得很好的效果.

京瓷晶振規格	單位	CT2520DB晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	16.00MHZ~60.0MHZ	標準頻率
儲存溫度	T_stg	-40°C～+105°C	裸存
工作溫度	T_use	-30°C ～ +85°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10^-6 (標準), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.jqhs.com.cn/
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	7PF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C—+85°C, DL=100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

CT2520DB晶振編碼參數表

原廠編碼	廠家	型號	系列	頻率	工作溫度	e包裝/封裝	尺寸
CT2520DB19200C0FLHAF	Kyocera	CT2520DB	MHz Crystal	19.2MHz	-30°C ~ 85°C	4-SMD, No Lead	(2.50mm x 2.00mm)
CT2520DB19200C0FLHAF	Kyocera	CT2520DB	MHz Crystal	19.2MHz	-30°C ~ 85°C	4-SMD, No Lead	(2.50mm x 2.00mm)
CT2520DB19200C0FLHAF	Kyocera	CT2520DB	MHz Crystal	19.2MHz	-30°C ~ 85°C	4-SMD, No Lead	(2.50mm x 2.00mm)
CT2520DB26000C0FZZA1	Kyocera	CT2520DB	MHz Crystal	26MHz	-25°C ~ 85°C	4-SMD, No Lead	(2.50mm x 2.00mm)
CT2520DB26000C0FZZA1	Kyocera	CT2520DB	MHz Crystal	26MHz	-25°C ~ 85°C	4-SMD, No Lead	(2.50mm x 2.00mm)
CT2520DB26000C0FZZA1	Kyocera	CT2520DB	MHz Crystal	26MHz	-25°C ~ 85°C	4-SMD, No Lead	(2.50mm x 2.00mm)

石英晶振各項注意事項:
晶振產品使用每種產品時,請在石英晶振規格說明或產品目錄規定使用條件下使用.因很多種SMD晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別.
晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求.通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當的條件下存儲,安裝,運輸.請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任.京瓷晶振,貼片晶振,CT2520DB晶振,CT2520DB19200C0FLHAF晶振
1:機械振動的影響
當壓電晶振,有源晶振等產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
2:PCB設計指導
(1)理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

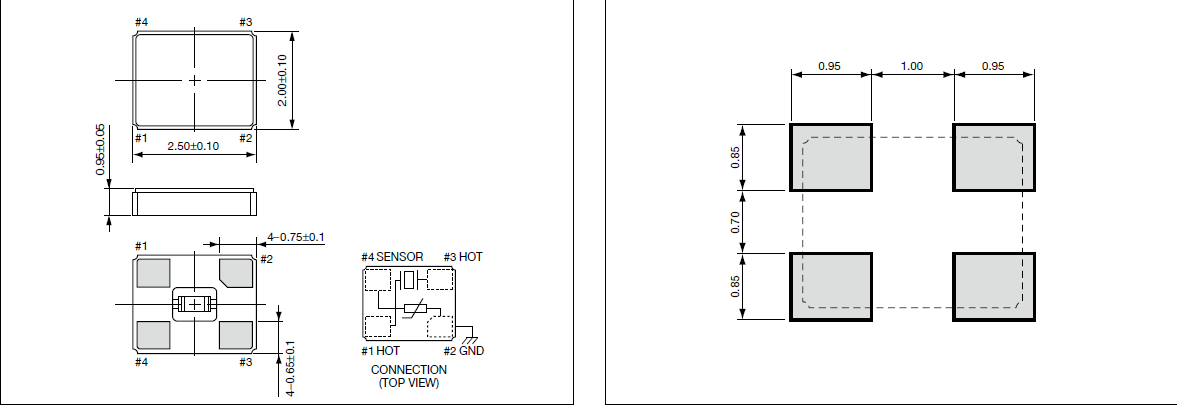

(2)在設計時請參考相應的推薦封裝.
(3)在使用焊料助焊劑時,按JIS標準(JISC60068-2-20/IEC60,068-2-20).來使用.
(4)請按JIS標準(JISZ3282,Pb含量1000ppm,0.1wt%或更少)來使用無鉛焊料.
存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存溫補晶振,32.768K等晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.
正常溫度和濕度:
溫度:+15°C至+35°C,濕度25%RH至85%RH
(2)請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.

京瓷晶振所有的生產線都具備順應時代變化的速度感.通過融合集團的獨特技術.進一步積極創造新產品.開拓新市場.為了回應客戶的期待.京瓷石英晶體振蕩器,有源晶振.石英晶振 ,壓控振蕩器,在價格.質量.服務等所有方面都滲透“客戶第一”的理念.不斷為全球市場奉獻新價值.京瓷晶振,貼片晶振,CT2520DB晶振,CT2520DB19200C0FLHAF晶振
為打造能讓客戶滿意的質量.京瓷晶振集團制定了“京瓷晶振質量方針”. 所有業務均根據該京瓷晶振品質方針來開展.力爭成為全球信賴的企業.另外.從計劃階段著手.致力于為客戶提供滿意的產品.
京瓷晶振質量方針:
1.優先考慮地球環境與產品安全.
2.堅持客戶第一原則.提供富有魅力的產品與服務.
3.從最初開始.正確地工作.成為全球質量領軍企業.
CT2520DB晶振同款級別晶振

系列	頻率范圍（MHz）	頻率偏差	溫度特性偏差	溫度范圍（°C）	外形尺寸長 x 寬x高（mm）
CT1612DB （pdf / 282.0KB）用于移動通信設備 RoHS （pdf / 105.5 KB） REACH （pdf / 906.5 KB）	38.4 - 76.8	±10 @25°C （x10-6）	±12 （x10-6）	-30到+ 85	1.6 x 1.2 x 0.65
CT2016DB （pdf / 102.9KB）用于移動通信設備 RoHS （pdf / 97.8 KB） REACH （pdf / 906.6 KB）	19.2 - 60	±10 @ 25°C （x10-6）	±12 @32°C （x10-6）	-30到+ 85	2.0 x 1.6 x 1.0（0.65）
CT 2520 DB （pdf / 103.9 KB）用于移動通信設備 RoHS （pdf / 97.8 KB） REACH （pdf / 906.6 KB）	16至60	±10 @30℃ （x10-6）	±12 @30°C （x10-6）	-30到+85	2.5 x 2.0 x 1.0

KSS晶振的CSR活動基于以"作為人何謂正確"為判斷基準的"京瓷哲學".希望通過實踐京瓷哲學,解決CSR課題,并構建與利益相關者相互信賴的關系,實現集團的可持續發展,同時為社會的健全發展做出貢獻.　　
京瓷晶振將“防止全球變暖.節能性”.“資源循環性”.“環保.產品安全性”這3個主題視為最重要的課題.在產品開發階段就明確地設定了相應的環保理念.
京瓷晶振集團希望銷售的所有小體積晶振產品都能為地球環保做貢獻.因此致力于開發環境友好型產品.為進行環境友好型產品的設計.京瓷晶振明確了“環境友好理念”.將對于防止全球變暖.節能.節省資源.削減有害物質做出積極貢獻的產品定為“環保商品”.并針對所有產品設定了以環境友好理念為基礎的評價基準.通過這些努力.在2015年度.環保商品的比例達到了99%.今后.京瓷晶振集團將繼續開展相關活動.為提供更多環境友好型產品而努力.
