晶體振蕩器與MEMS振蕩器的比較
晶體 VS MEMS振蕩器的性能
摘要
電子設備和通信系統設備的振蕩器的選擇是影響系統性能的一個主要因素。在這個應用說明中，我們已經測量并將比較兩種不同類型的振蕩器：
1，一個基本的石英晶體振蕩器和
2，一種MEMS（微機電系統）振蕩器
振蕩器的結構與特性
晶體振蕩器由一個基本模石英晶體的基本結構和一個簡單的振蕩器電路組成。
相比之下，MEMS振蕩器具有復雜的結構，包括諧振器、分數n PLL、溫度補償和制造校準。一個MEMS振蕩器使用一個硅諧振器作為振蕩源，并需要一個PLL電路來校正制造公差和溫度系數的頻率。
晶體振蕩器與MEMS振蕩器性質的比較
我們測量了一個晶體振蕩器和一個MEMS振蕩器，并比較了四個參數，每個參數都被認為對通信、工業和消費電子設備的設計至關重要。
1. 相位噪聲和相位抖動
2. 功耗耗電量
3. 振蕩器的啟動特性
4. 頻率和溫度特性
比較：
1，相位噪聲和相位抖動

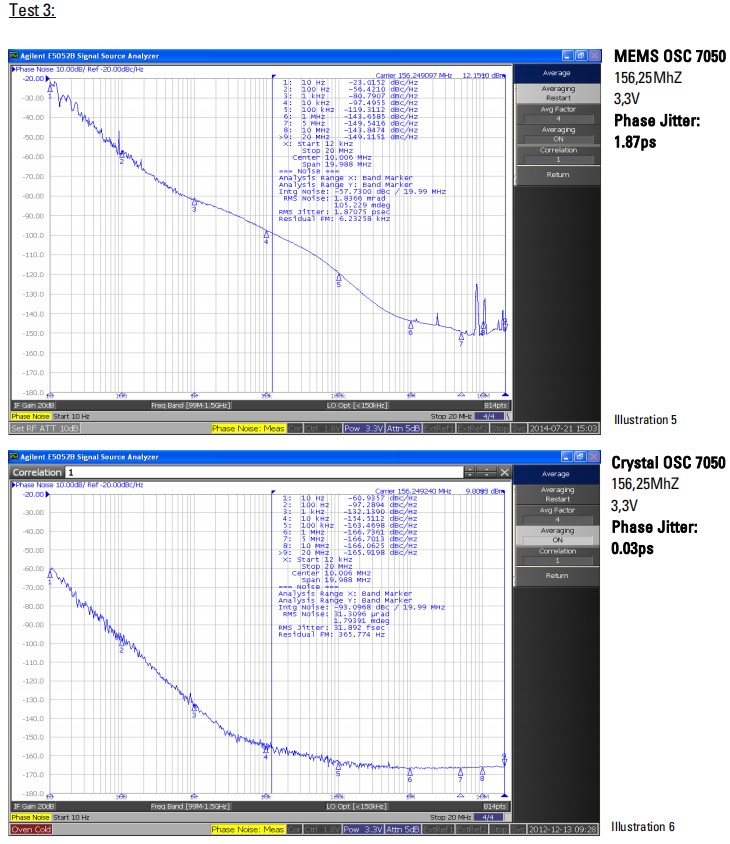

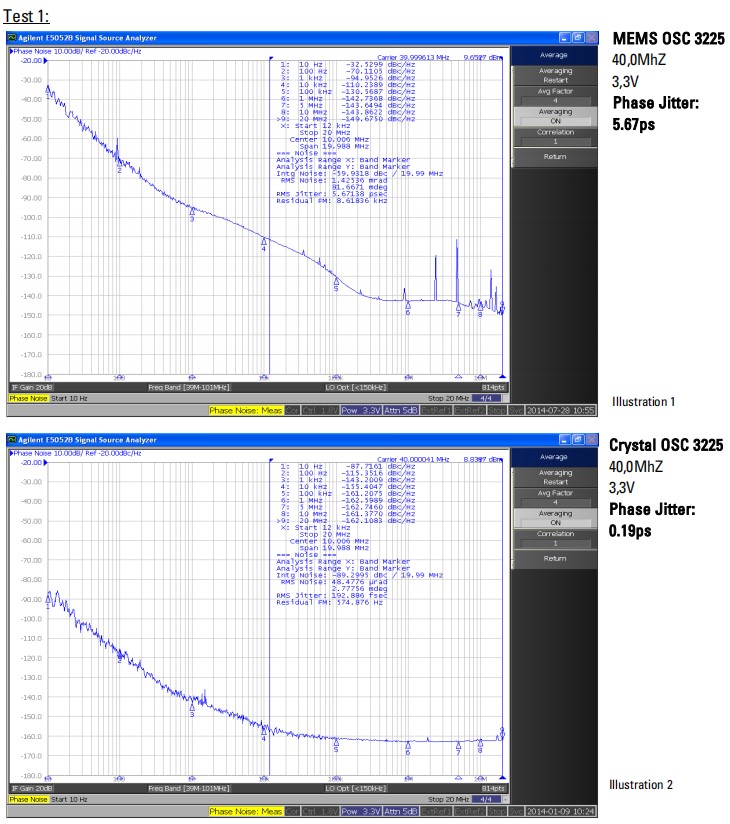

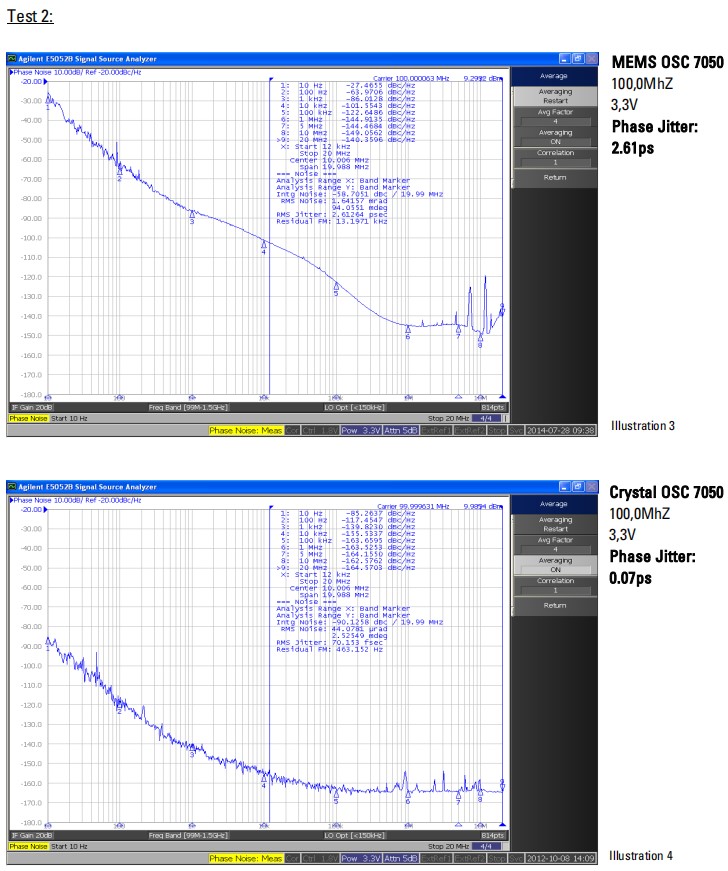

我們考慮了三個頻率（40MHz，100MHz和156.25MHz），并將晶體振蕩器與相同頻率的MEMS振蕩器進行了比較。實驗室測量表明，在所有頻率下，晶體振蕩器的相位噪聲比MEMS振蕩器好得多。這兩種振蕩器的測量相位噪聲可以在下面的圖1-6中看到。
6G晶振X1G0036910116晶體振蕩器與MEMS振蕩器的比較
6G晶振X1G0036910116晶體振蕩器與MEMS振蕩器的比較
測試結果：三種被測試的晶體振蕩器都比三種MEMS振蕩器有更好的抖動
2，功耗

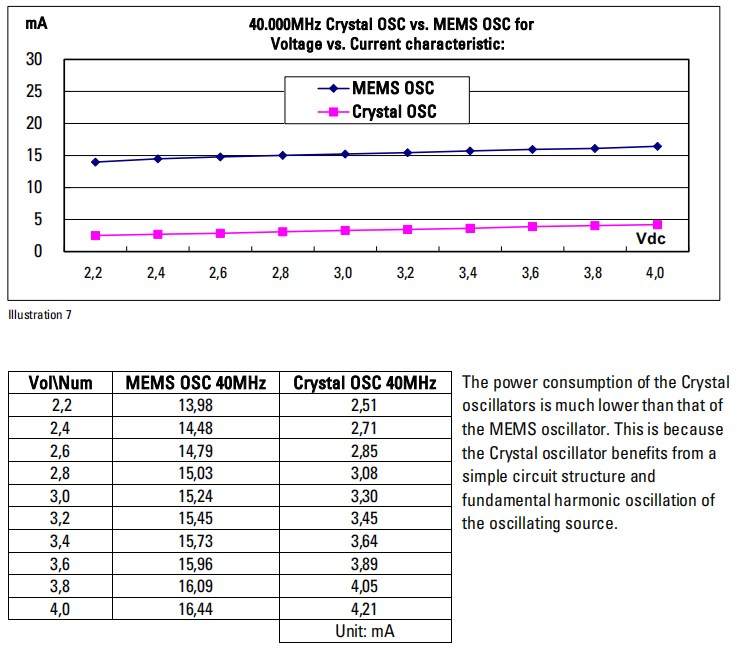

40MHz晶體振蕩器和40MHz MEMS振蕩器的功耗如下圖7所示。
6G晶振X1G0036910116晶體振蕩器與MEMS振蕩器的比較
試驗結果：
MEMS振蕩器電路的增加提高了該設備的總功耗。MEMS晶振吸收了大約15 mA的功率，大約比晶體振蕩器多5倍，使用在硅振蕩器、PLL和LCVCO中增加的電流來減少抖動。
3，振蕩器的啟動特性
40MHz晶體振蕩器和40MHz MEMS振蕩器的振蕩器啟動特性如下圖8所示。
6G晶振X1G0036910116晶體振蕩器與MEMS振蕩器的比較
一個具有快速啟動速度的振蕩器受益于更短的喚醒周期和更長的電池壽命。這對于消費者和家庭自動化應用程序非常重要，因為這些系統可以快速打開和關閉，以節省電池電量。
試驗結果：
石英晶體振蕩器比MEMS振蕩器發射得更快，也更恒定。
4，頻率和溫度特性

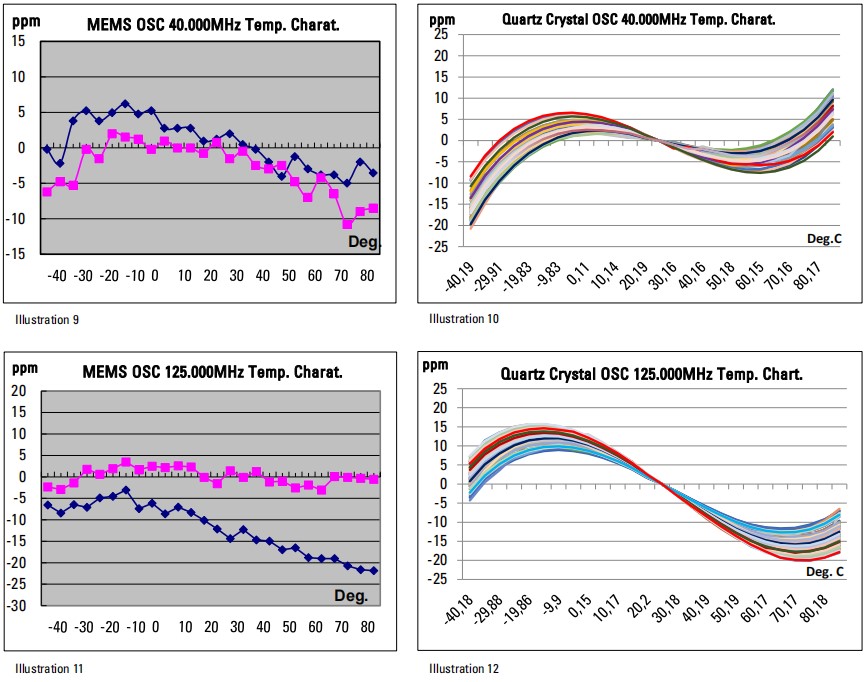

測量了40MHz頻率和125MHz頻率的MEMS振蕩器和晶體振蕩器的頻率溫度特性，首先達到穩定的低溫，然后以+2.0°C/分鐘的速率提高到+85°C的溫度。測試結果如下圖9-12所示。
6G晶振X1G0036910116晶體振蕩器與MEMS振蕩器的比較
頻率 VS 石英晶體振蕩器的溫度遵循AT晶體的連續立方曲線，從-40到+85°C的±值為15ppm。這對于大多數應用程序來說已經足夠了。
最初，MEMS振蕩器的頻率與溫度的特性似乎優于晶體振蕩器。然而，MEMS振蕩器的分數-n PLL電路以離散的步驟調整頻率，以糾正硅諧振器的極高的溫度系數（30ppm/°C或3750ppm從-40到+85°C）的溫度系數。
這可以通過圖9-12中的MEMS振蕩器圖的鋸齒狀溫度曲線來說明，它揭示了當除法比切換以補償溫度變化時的頻率跳躍。
溫度補償石英晶體振蕩器（TCXO）使用模擬溫度補償和一個簡單的溫度補償電路，可以從-40到+85°C達到1ppm，而不經歷這些頻率跳躍。TCXOs以低成本的價格廣泛使用，溫度穩定性低至±0.1ppm。
6G晶振X1G0036910116晶體振蕩器與MEMS振蕩器的比較

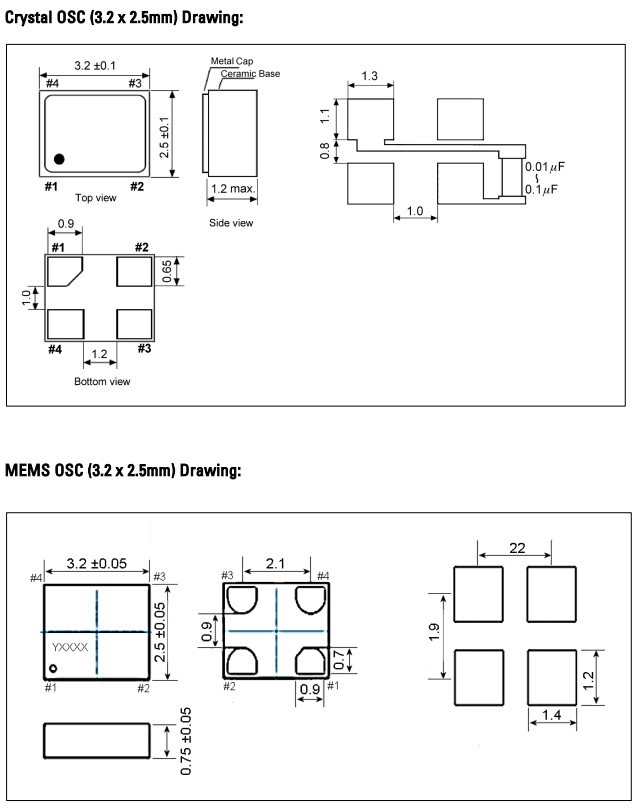

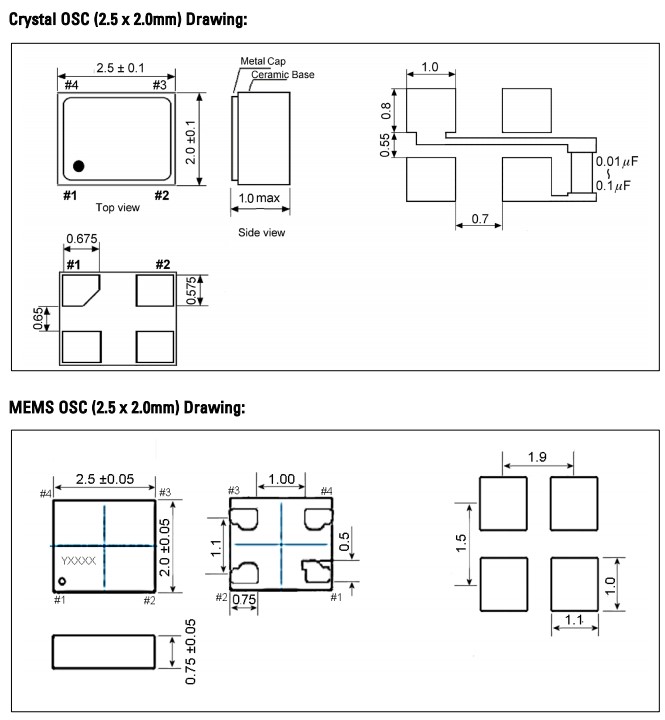

晶體OSC與MEMS OSC的針腳兼容性
.JPG)
.JPG)
6G晶振X1G0036910116晶體振蕩器與MEMS振蕩器的比較

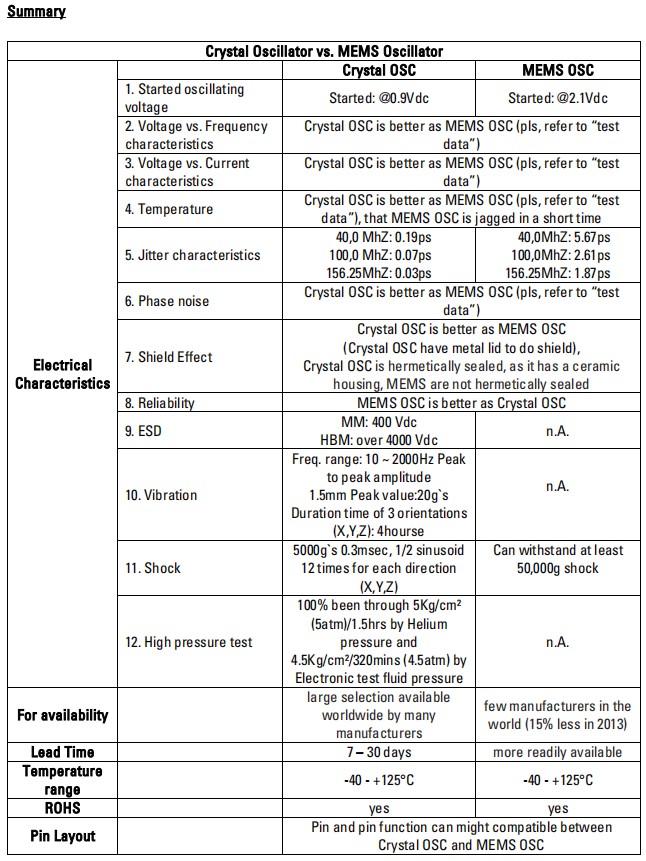

總結：
MEMS振蕩器似乎適合于高振動環境、非臨界定時應用以及信噪比不關鍵的應用。
具有復雜的調制方案，非常高速的通信，或需要優異的信噪比性能（即A到D轉換器）的應用程序將繼續由晶體振蕩器計時，利用石英的低抖動、異常高的Q和良好的時間和溫度穩定性。
晶體 VS MEMS振蕩器的性能
摘要
電子設備和通信系統設備的振蕩器的選擇是影響系統性能的一個主要因素。在這個應用說明中，我們已經測量并將比較兩種不同類型的振蕩器：
1，一個基本的石英晶體振蕩器和
2，一種MEMS（微機電系統）振蕩器
振蕩器的結構與特性
晶體振蕩器由一個基本模石英晶體的基本結構和一個簡單的振蕩器電路組成。
相比之下，MEMS振蕩器具有復雜的結構，包括諧振器、分數n PLL、溫度補償和制造校準。一個MEMS振蕩器使用一個硅諧振器作為振蕩源，并需要一個PLL電路來校正制造公差和溫度系數的頻率。
晶體振蕩器與MEMS振蕩器性質的比較
我們測量了一個晶體振蕩器和一個MEMS振蕩器，并比較了四個參數，每個參數都被認為對通信、工業和消費電子設備的設計至關重要。
1. 相位噪聲和相位抖動
2. 功耗耗電量
3. 振蕩器的啟動特性
4. 頻率和溫度特性
比較：
1，相位噪聲和相位抖動
我們考慮了三個頻率（40MHz，100MHz和156.25MHz），并將晶體振蕩器與相同頻率的MEMS振蕩器進行了比較。實驗室測量表明，在所有頻率下，晶體振蕩器的相位噪聲比MEMS振蕩器好得多。這兩種振蕩器的測量相位噪聲可以在下面的圖1-6中看到。
6G晶振X1G0036910116晶體振蕩器與MEMS振蕩器的比較
6G晶振X1G0036910116晶體振蕩器與MEMS振蕩器的比較
測試結果：三種被測試的晶體振蕩器都比三種MEMS振蕩器有更好的抖動
| MHz | Phase Jitter | |
| MEMS Oscillator | Crystal Oscillator | |
| 40,0 | 5.67ps | 0.19ps |
| 100,0 | 2.61ps | 0.07ps |
| 156,25 | 1.87ps | 0.03ps |
2，功耗
40MHz晶體振蕩器和40MHz MEMS振蕩器的功耗如下圖7所示。
6G晶振X1G0036910116晶體振蕩器與MEMS振蕩器的比較
試驗結果：
MEMS振蕩器電路的增加提高了該設備的總功耗。MEMS晶振吸收了大約15 mA的功率，大約比晶體振蕩器多5倍，使用在硅振蕩器、PLL和LCVCO中增加的電流來減少抖動。
3，振蕩器的啟動特性
40MHz晶體振蕩器和40MHz MEMS振蕩器的振蕩器啟動特性如下圖8所示。
6G晶振X1G0036910116晶體振蕩器與MEMS振蕩器的比較
一個具有快速啟動速度的振蕩器受益于更短的喚醒周期和更長的電池壽命。這對于消費者和家庭自動化應用程序非常重要，因為這些系統可以快速打開和關閉，以節省電池電量。
試驗結果：
石英晶體振蕩器比MEMS振蕩器發射得更快，也更恒定。
4，頻率和溫度特性
測量了40MHz頻率和125MHz頻率的MEMS振蕩器和晶體振蕩器的頻率溫度特性，首先達到穩定的低溫，然后以+2.0°C/分鐘的速率提高到+85°C的溫度。測試結果如下圖9-12所示。
6G晶振X1G0036910116晶體振蕩器與MEMS振蕩器的比較
頻率 VS 石英晶體振蕩器的溫度遵循AT晶體的連續立方曲線，從-40到+85°C的±值為15ppm。這對于大多數應用程序來說已經足夠了。
最初，MEMS振蕩器的頻率與溫度的特性似乎優于晶體振蕩器。然而，MEMS振蕩器的分數-n PLL電路以離散的步驟調整頻率，以糾正硅諧振器的極高的溫度系數（30ppm/°C或3750ppm從-40到+85°C）的溫度系數。
這可以通過圖9-12中的MEMS振蕩器圖的鋸齒狀溫度曲線來說明，它揭示了當除法比切換以補償溫度變化時的頻率跳躍。
溫度補償石英晶體振蕩器（TCXO）使用模擬溫度補償和一個簡單的溫度補償電路，可以從-40到+85°C達到1ppm，而不經歷這些頻率跳躍。TCXOs以低成本的價格廣泛使用，溫度穩定性低至±0.1ppm。
6G晶振X1G0036910116晶體振蕩器與MEMS振蕩器的比較
晶體OSC與MEMS OSC的針腳兼容性
6G晶振X1G0036910116晶體振蕩器與MEMS振蕩器的比較
總結：
MEMS振蕩器似乎適合于高振動環境、非臨界定時應用以及信噪比不關鍵的應用。
具有復雜的調制方案，非常高速的通信，或需要優異的信噪比性能（即A到D轉換器）的應用程序將繼續由晶體振蕩器計時，利用石英的低抖動、異常高的Q和良好的時間和溫度穩定性。
