更多>>晶振十五個應用須知注意事項
來源：http://m.jqhs.com.cn 作者：康比電子 2019年02月20
在生活中,周邊處,我們隨處可見的科技電子產品的主板上由各種的電阻,電阻,IC,二極管,晶振等電子元器件組成的.這些電子元件是形成電子產品的必要品,沒有它們的存在就沒有像現在那么多的帶給我們生活上便利的電子產品.晶振是一個但凡電子產品中都會使用到的一款頻率元件,晶振是指從一塊石英晶體上按一定方位角切下薄片(簡稱為晶片)簡稱為石英晶體或晶體,晶振而在封裝內部添加IC組成振蕩電路的晶體元件稱為石英晶體振蕩器.其產品一般用金屬外殼封裝.也有用玻璃殼.陶瓷或塑料封裝的.還有各種性能及不同尺寸的產品分類.由于晶振是電子產品的基礎電子元件,使用也的比較多的,下面就簡述晶體單元應用注意事項
晶振單元應用注意事項
(1)在輸送或電路板安裝時,當過度沖擊和超過規定的振動時,晶振元件可能會破裂.當沖擊超過調節,增加振動時,請務必進行特性確認.
(2)超聲波清洗可能導致石英晶振單元劣化.
(3)在引線型的情況下,將其從引線的基部彎曲0.5毫米或更多毫米.
.png)

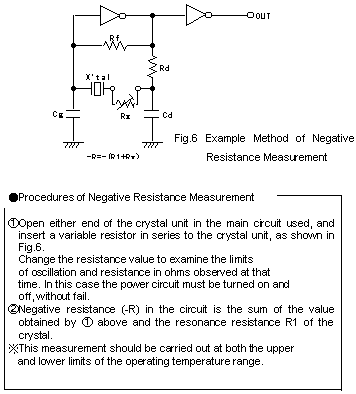

圖1
(4)極端電路板的變形有時會導致圖案脫落,端子和電極脫落,焊料中出現裂縫.在特別安裝電路板分割電路板時,將電路板的曲線安裝得很大的位置時要小心.
(5)盡可能選擇沖擊小的型號,并在使用自動裝載機之后事先確認后使用.
(6)與JC-49/U的陣容相比,小型晶振單元(HC-49U/S,HC-49USM,UM-1,貼片晶振)設計具有100μW及以下的可限制驅動水平.因此,在使用之前,應在實際安裝電路中檢查晶體電流.
(7)必須檢查電路的負電阻.根據圖1可以確認負電阻,負電阻的目標是諧振電阻的約5倍.

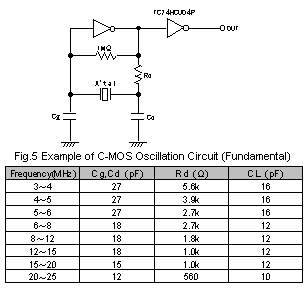

(8)當用于C-MOS振蕩電路時,電路圖中的Rd是必不可少的(見圖2).如果該Rd達到,則驅動電平保持在規定值內,并且可以獲得穩定的振蕩頻率.
圖2
(10)Cg和Cd應在10~30pF的范圍內使用,如果Cg和Cd的使用低于10pF或高于20pF,則有源晶振振蕩可能很容易受到電路性能的影響,驅動電平可能會增加,或者負電阻可能會降低,因此未能保持穩定的振蕩.
(11)晶體振蕩電路的布局應盡可能短.
(12)應減少電路和接地圖案之間的雜散電容.
(13)應避免在其他電路圖案上穿過晶振振蕩電路圖案.
(14)如果使用的電路是IC類型,并且IC制造商不同,則應確認頻率,驅動電平和負電阻.
(15)過度振蕩電路需要額外的建立.
晶振單元應用注意事項
(1)在輸送或電路板安裝時,當過度沖擊和超過規定的振動時,晶振元件可能會破裂.當沖擊超過調節,增加振動時,請務必進行特性確認.
(2)超聲波清洗可能導致石英晶振單元劣化.
(3)在引線型的情況下,將其從引線的基部彎曲0.5毫米或更多毫米.
圖1
(5)盡可能選擇沖擊小的型號,并在使用自動裝載機之后事先確認后使用.
(6)與JC-49/U的陣容相比,小型晶振單元(HC-49U/S,HC-49USM,UM-1,貼片晶振)設計具有100μW及以下的可限制驅動水平.因此,在使用之前,應在實際安裝電路中檢查晶體電流.
(7)必須檢查電路的負電阻.根據圖1可以確認負電阻,負電阻的目標是諧振電阻的約5倍.
(8)當用于C-MOS振蕩電路時,電路圖中的Rd是必不可少的(見圖2).如果該Rd達到,則驅動電平保持在規定值內,并且可以獲得穩定的振蕩頻率.
圖2
(11)晶體振蕩電路的布局應盡可能短.
(12)應減少電路和接地圖案之間的雜散電容.
(13)應避免在其他電路圖案上穿過晶振振蕩電路圖案.
(14)如果使用的電路是IC類型,并且IC制造商不同,則應確認頻率,驅動電平和負電阻.
(15)過度振蕩電路需要額外的建立.
