更多>>溫補晶振電壓補償工作原理
來源：http://m.jqhs.com.cn 作者：kangbidz 2013年03月07
具有關專業機構調查，中國電子市場對壓電石英晶振的需求是越來越大了，從而使晶體行業達到膨脹式的發展，尤其是近幾年時間國內的晶體廠家不斷更新研發，從而導致一些很基本的電子元件慢慢的被淘汰掉了，就拿我們晶振行業來說像32.768KHZ系列的音叉型表晶，慢慢的就被音叉貼片式替代了，已經成為小型化的走向，而且現在的產品越做越精致，要求也越來越高，普通型的晶體已經不能滿足市場的需求，所以各大生產廠商已經向石英振蕩器的方向發展，而振蕩器里面的溫補晶振已經成為了電子各大廠商的爭奪對象。

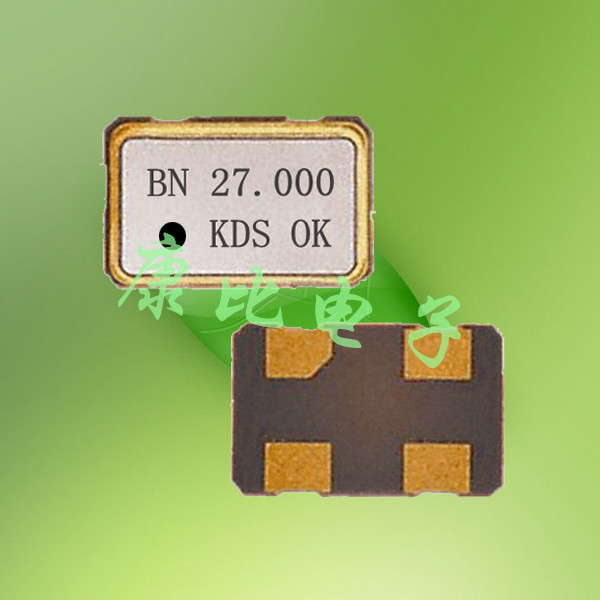

TCXO我們俗稱溫補晶振，是通過附加的溫度補償電路使由周圍溫度變化產生的振蕩頻率變化量削減的一種石英晶體振蕩器。從而起到一個溫度補償?shù)淖饔谩１绕胀ㄊ⒄袷幤鬟€要精確，比如說在北方天氣寒冷，有些產品會因?yàn)樘鞖獾暮涑霈F(xiàn)不良的現象，嚴重會導致整個產品癱瘓，所以就會用到TCXO晶振，這款晶振它會在天氣溫度變化中起到一個互相補助的作用，如果遇到氣溫低它會根據本身的補償電路由周圍溫度變化產生出的振蕩頻率偏差，從而保護產品的穩定性。
為了能讓廣大新老客戶更好的了解溫補晶振性能，我們把溫補晶振補償原理做了個簡單的測試。
溫補晶振由石英晶體振蕩電路和溫度補償網絡兩部分組成。典型的溫補晶振原理示意圖。
振蕩器的頻率溫度特性主要由晶體諧振器的頻率溫度特性決定。常用的AT切晶體諧振器的頻率溫度特性為三次曲線，溫補晶振溫度補償?shù)脑砭褪峭ㄟ^(guò)改變振蕩回路中的負載電容，使其隨溫度變化來補償諧振器由于環境溫度變化所產生的頻率漂移。
變?nèi)荻O管D兩端所加電壓（即補償電壓）由溫補網絡輸出，溫補網絡隨溫度自動調節輸出電壓，變?nèi)荻O管容量隨之改變，以抵消諧振器頻率隨溫度的變化，可使輸出頻率基本不變。
溫補網絡補償電壓的測量多為人工手動完成。用小功率直流電壓源代替溫補網絡，改變溫度到目標點并保溫，然后調節電壓源輸出，使振蕩器輸出達到中心頻率，此時電壓源輸出即為該溫度點的補償電壓；在各測試溫度點重復以上操作，得到一組數據，即V-T曲線數據。這種手動測量方法效率低下，人力成本較高，而且手工記錄測試數據，容易產生誤差，難以實現精確快速的優質生產。
應用軟件采用VB 6.0編寫，后臺數據庫采用Microsoft Access數據庫。運行軟件，可以對程控儀器設備進行操作和控制，實現測試過程的自動控制、數據自動測試以及自動記錄，為溫補晶振補償網絡參數計算過程提供準確可靠的輸入數據。
目前溫補晶振的技術水平的提高并沒進入到極限，創新的內容和潛力仍較大。其中主要的有兩點：一是小型化會使石英晶體振子的頻率可變幅度變小，溫度補償更加困難；二是片式封裝后在其接作業中，由于焊接溫度遠高于溫補晶振的最大允許溫度，會使晶體振子的頻率發生變化，若不采限局部散熱降溫措施，難以將溫補晶振的頻率變化量控制在±0.5×10-6以下。
作者—康比電子
TCXO我們俗稱溫補晶振，是通過附加的溫度補償電路使由周圍溫度變化產生的振蕩頻率變化量削減的一種石英晶體振蕩器。從而起到一個溫度補償?shù)淖饔谩１绕胀ㄊ⒄袷幤鬟€要精確，比如說在北方天氣寒冷，有些產品會因?yàn)樘鞖獾暮涑霈F(xiàn)不良的現象，嚴重會導致整個產品癱瘓，所以就會用到TCXO晶振，這款晶振它會在天氣溫度變化中起到一個互相補助的作用，如果遇到氣溫低它會根據本身的補償電路由周圍溫度變化產生出的振蕩頻率偏差，從而保護產品的穩定性。
為了能讓廣大新老客戶更好的了解溫補晶振性能，我們把溫補晶振補償原理做了個簡單的測試。溫補晶振由石英晶體振蕩電路和溫度補償網絡兩部分組成。典型的溫補晶振原理示意圖。
振蕩器的頻率溫度特性主要由晶體諧振器的頻率溫度特性決定。常用的AT切晶體諧振器的頻率溫度特性為三次曲線，溫補晶振溫度補償?shù)脑砭褪峭ㄟ^(guò)改變振蕩回路中的負載電容，使其隨溫度變化來補償諧振器由于環境溫度變化所產生的頻率漂移。
變?nèi)荻O管D兩端所加電壓（即補償電壓）由溫補網絡輸出，溫補網絡隨溫度自動調節輸出電壓，變?nèi)荻O管容量隨之改變，以抵消諧振器頻率隨溫度的變化，可使輸出頻率基本不變。
溫補網絡補償電壓的測量多為人工手動完成。用小功率直流電壓源代替溫補網絡，改變溫度到目標點并保溫，然后調節電壓源輸出，使振蕩器輸出達到中心頻率，此時電壓源輸出即為該溫度點的補償電壓；在各測試溫度點重復以上操作，得到一組數據，即V-T曲線數據。這種手動測量方法效率低下，人力成本較高，而且手工記錄測試數據，容易產生誤差，難以實現精確快速的優質生產。
應用軟件采用VB 6.0編寫，后臺數據庫采用Microsoft Access數據庫。運行軟件，可以對程控儀器設備進行操作和控制，實現測試過程的自動控制、數據自動測試以及自動記錄，為溫補晶振補償網絡參數計算過程提供準確可靠的輸入數據。
目前溫補晶振的技術水平的提高并沒進入到極限，創新的內容和潛力仍較大。其中主要的有兩點：一是小型化會使石英晶體振子的頻率可變幅度變小，溫度補償更加困難；二是片式封裝后在其接作業中，由于焊接溫度遠高于溫補晶振的最大允許溫度，會使晶體振子的頻率發生變化，若不采限局部散熱降溫措施，難以將溫補晶振的頻率變化量控制在±0.5×10-6以下。
作者—康比電子
