ConnorWinfield晶振125系列振蕩器產品數據手冊
ConnorWinfield晶振125系列GPS訓練振蕩器，GPS定時和同步解決方案
ConnorWinfield的設計工程師在以下方面擁有豐富的經驗 定制產品并提供解決方案以滿足特定的我們客戶的需求。我們可以與您合作，提供滿足您定時、同步要求的最佳產品。
全球計時解決方案
ConnorWinfield康納溫菲爾德晶振公司是設計和制造前沿計時和同步產品， 繼續提供高級適應變化的技術 電子設備的需求 市場。我們的產品有強大的可靠性歷史在無線應用中 CDMA WiMax基站尋呼臺到電子商務， 在所有的測試領域測量設備，以及高級軍事應用?？导{溫菲爾德晶振的時間和 同步解決方案站除了提供卓越的 可靠性和質量。你可以 依靠康納-溫菲爾德 繼續為您的 GPS定時需求。
康納-溫菲爾德的全球計時解決方案 集團提供各種各樣的全球定位系統訓練 專為以下應用設計的參考 要求標準和高性能的應用 精確定時和同步，一般應用于電信，測試和測量，軍事
GPS網絡計時產品：
康納·溫菲爾德的GPS訓練有素 振蕩器(GPSDOs)誕生了特別適用于所有精確計時和同步應用需要高端、成本敏感的解決方案。經過結合我們獨特設計的全球定位系統 高品質定時接收器 振蕩器，康納-溫菲爾德能夠 提供各種優質、經濟的GPS定時解決方案。這 125系列進口晶振模塊為客戶提供 精確定時的應用 優化關鍵技術所需的能力系統性能。
康納·溫菲爾德申請了幾年 GPS專業知識由 子公司NavSync，Ltd .創建我們優秀的全科醫生訓練有素 振蕩器。
NavSync專門研究GPS 接收器和接收器產品 針對自定義時序和優化導航應用。他們獨特的GPS技術支持跟蹤和 在正常情況下不在的區域采購 標準GPS接收機環境， 例如室內和惡劣的城市環境 峽谷；兩者的一個重要屬性計時和導航應用。
通過與NavSync合作 關于125系列石英晶振的設計 產品，康納-溫菲爾德能夠 提供高質量、低成本的GPSDO系列產品可滿足任何 應用需求?？导{-溫菲爾德 仍然是全球定位系統中唯一的公司 基于定時和同步 產品區域來控制 GPS元素的技術 和振蕩器組件 他們的GPSDO設計，給了我們 讓客戶更加安心 產品的連續性。
Wi125是一款 低成本小型 OEM表面 安裝GPS模塊 具體來說 為使用而設計 同步和定時。
Wi125包括一個板載， 可編程N(yùn)CO振蕩器 輸出合成頻率，最高可達30兆赫，由全球定位系統接收器控制
它還有一個自我調查模式 操作，允許接收器輸入一個 位置保持模式并繼續精確 僅跟蹤一顆衛星的定時，輸出頻率非常精確， 可以實現完全的中國MTIE性能， 可以追蹤衛星并提供全球定位系統 弱信號區域的同步，例如 作為室內應用。這降低了 需要高天線位置，通常用于 許多環境
這個模塊有一個特別的 小型表面貼裝封裝(25毫米x 27毫米x4毫米)，高度集成只需要最低要求的架構 外部組件便于集成到主機系統中。
1條PPS/10MHz相位校準線
穩定保持
保持恢復
1 PPS和NCO頻率輸出
GPS/UTC時間/刻度同步至25 ns RMS
穩定可靠的設計，具有長期可用性和多年支持
12通道硬件相關器處理器設計
OEM SM占地面積25x27mm貼片晶振
自動進入滯留狀態
失去鎖定并進入滯留指示
符合RoHS
ConnorWinfield晶振125系列振蕩器產品數據手冊
ConnorWinfield晶振125系列振蕩器產品數據手冊
125系列— GPS專業振蕩器解決方案

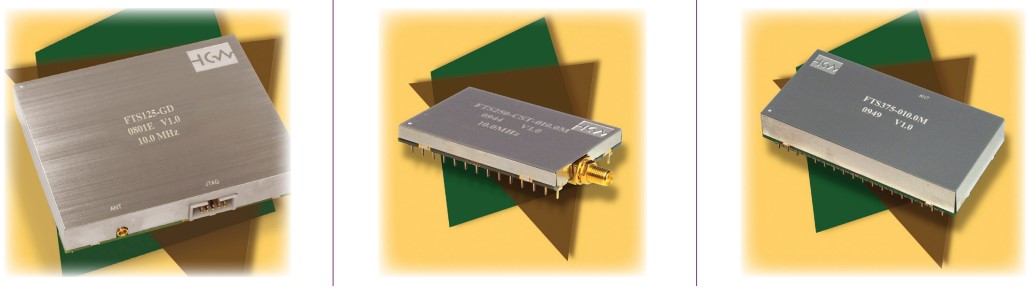

FTS系列模塊——FTS系列頻率和時間標準模塊由混合信號GPS驅動 鎖相環。該系列從Connor-Winfield GPS定時接收器提供1 PPS CMOS輸出，并產生 一個10MHz CMOS和一個10MHz正弦輸出，來自固有的低抖動電壓控制晶體振蕩器
FTS系列可以鎖定從車載GPS接收器或外部10MHz獲得的10MHz參考頻率 參考或外部1PPS參考。提供報警以指示失鎖、保持和天線故障。 車載GPS接收器需要安裝在室外的GPS天線，以獲得最佳的穩定性和一致的性能。
模式控制輸入用于手動切換基準電壓和/或保持。用戶應用程序 應監控報警輸出，并根據需要手動切換模式。
串行I/O線提供對來自GPS接收機的NMEA消息的訪問(參考Connor-Winfield的125用戶手冊。(聯系Connor-Winfield銷售部門索取副本)。串行I/O線可用于訪問GPS 時間戳信息，或驗證接收器已從警報狀態中恢復。復位用于復位 GPS接收器(如果需要)
FTS125特性：可選振蕩器 鎖相10.0MHz輸出1PPS輸出 3個可選參考:GPS、外部 10MHz或外部1PPS 保持 三個報警輸出。(失鎖，保持 過度和天線故障) 串行輸入和輸出端口(GPS接收器) 主機復位 +3.3伏電源 商業溫度(0-70°C) 符合ITU-T G.811漂移生成屏蔽 遇見中國ETSI的流浪一代 掩模(帶OCXO參考) 物理尺寸:4.20英寸x 3.30英寸x 0.72英寸 (106.68毫米x 83.82mm毫米x18.29mm毫米) 固定位置裝置；移動定位可用。
FTS250特征：TCXO石英晶體振蕩器鎖相10.0MHz輸出 1 PPS輸出 3個可選參考:GPS、外部10MHz或外部1PPS 保持 三個報警輸出。(失鎖，保持 過度和天線故障) 串行輸入和輸出端口(GPS接收器) 主機復位 +3.3伏電源 溫度范圍:-40℃至85℃ 符合ITU-T G.811漂移一代標準 面具 SMA隔板GPS天線連接 物理尺寸:2.8英寸x 1.725英寸x 0.368英寸(71毫米x 43.82mm毫米x 9.34mm毫米) 固定位置裝置；移動定位可用。
FTS375特性：OCXO/TCXO鎖相10.0MHz輸出 1 PPS輸出 3個可選參考:GPS、外部 10 MHz或外部1 PPS 保持 三個報警輸出。(失鎖，保持 過度和天線故障) 串行輸入和輸出端口(GPS接收器) 主機復位 +3.3伏電源 商業溫度(0-70°C) 機械尺寸:3.937英寸x 1.969英寸x 0.708英寸(100毫米x 50mm毫米x17.98mm毫米) 固定位置裝置；移動定位可用。
FTS500 Xenith TRB模塊
在一個精確計時至關重要的世界里，F(xiàn)TS500 Xenith TBR(時基參考)是 您的DVB/DAB、無線通信、時間戳或任何其他重要計時的最終合作伙伴 應用
Xenith TBR的核心是車載GPS接收器，非常成功 已建立CW25定時接收器。這種GPS引擎與雙烤箱系統一起提供 最高質量的時序和同步信號與卓越的保持特性相結合。 有關Xenith TBR模塊的更多信息，請訪問我們的網站查看高級產品 簡單來說，或者為了快速比較產品，請查看背面的產品比較。
振蕩器互換性
基于GPS的125系列石英振蕩器定時和同步模塊 利用康納-溫菲爾德石英晶體振蕩器設計50年 提供多種多樣的體驗 具有高度靈活性和功能性 制品
125系列最初是用 考慮我們最終客戶的不同需求?；?您的應用需求，我們可以輕松定制帶有適當振蕩器的模塊，可滿足您的精確的設計要求。
無論您的設計和成本目標是什么，我們都會 擅長創造滿足您需求的精確產品

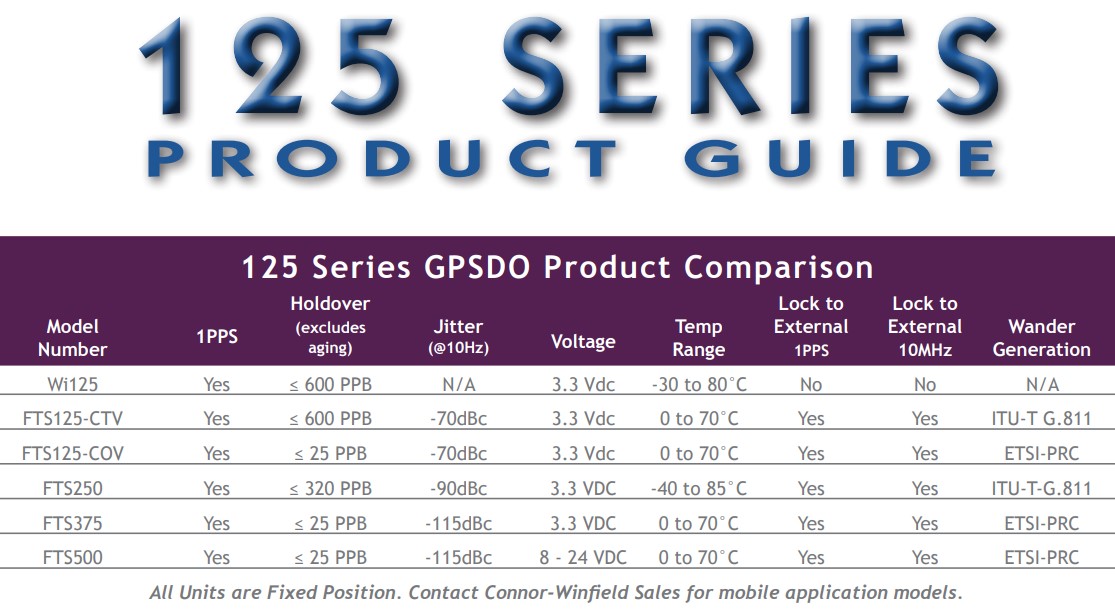

125系列GPSDO產品對比
| 原廠代碼 | 品牌 | 型號 | 頻率 |
| OH100-61003CF-010.0M | ConnorWinfield晶振 | OH100 | 10MHz |
| OH100-50503CV-010.0M | ConnorWinfield晶振 | OH100 | 10MHz |
| OH100-50503CF-010.0M | ConnorWinfield晶振 | OH100 | 10MHz |
| OH100-61003CV-010.0M | ConnorWinfield晶振 | OH100 | 10MHz |
| OH100-50503CF-012.8M | ConnorWinfield晶振 | OH100 | 12.8MHz |
| OH100-61003CF-020.0M | 晶振廠家 | OH100 | 20MHz |
| OH100-61003CF-012.8M | ConnorWinfield晶振 | OH100 | 12.8MHz |
| OH100-50503CV-020.0M | ConnorWinfield晶振 | OH100 | 20MHz |
| OH100-71003SV-010.0M | ConnorWinfield晶振 | OH100 | 10MHz |
| OH100-70503CF-024.576M | ConnorWinfield晶振 | OH100 | 24.576MHz |
| OH100-70503CF-020.0M | ConnorWinfield晶振 | OH100 | 20MHz |
| OH100-61005SV-010.0M | ConnorWinfield晶振 | OH100 | 10MHz |
| OH100-71005SV-100.0M | ConnorWinfield晶振 | OH100 | 100MHz |
| OHSM100-60803CF-010.0M | ConnorWinfield晶振 | OHSM100-60803CF | 10MHz |
| OH100-60503CF-024.576M | ConnorWinfield晶振 | OH100 | 24.576MHz |
| OH100-61003CV-012.8M | ConnorWinfield晶振 | OH100 | 12.8MHz |
| OH100-50503CF-020.0M | ConnorWinfield晶振 | OH100 | 20MHz |
| OHSM100-60803CF-020.0M | ConnorWinfield晶振 | OHSM100-60803CF | 20MHz |
| OH100-50503CV-012.8M | ConnorWinfield晶振 | OH100 | 12.8MHz |
| OH100-61003CV-020.0M | ConnorWinfield晶振 | OH100 | 20MHz |
