更多>>SEIKO（精工晶振）振蕩回路與原理
來源：http://m.jqhs.com.cn 作者：kangbidz 2013年05月11
SEIKO（精工晶振）振蕩回路與原理
精工（SEIKO）對于喜愛手表的人們是不陌生的，在日本高精密 電子發達鼎盛時期，精工有著獨具的凝聚力，1969年推出世界上首支石英表，這也為1978年精工石英晶振的問世奠定了有力基礎。在機械革命年代日本的電子業就有星火燎原的跡象，隨著戰爭的爆發把電子業推到了頂端，隨后精工SEIKO集團斥資研發了最小的時鐘晶振VT-150-F，占據了鐘表企業的一半份額。
精工晶振每個振蕩電路都有一個回路原理，振蕩電流是一種交變電流，是一種頻率很高的交變電流，它無法用線圈在磁場中轉動產生，只能是由振蕩電路產生。
充電完畢（放電開始）：電場能達到最大，磁場能為零，回路中感應電流i=0。
放電完畢（充電開始）：電場能為零，磁場能達到最大，回路中感應電流達到最大。
充電過程：電場能在增加，磁場能在減小，回路中電流在減小，電容器上電量在增加。從能量看：磁場能在向電場能轉化。
放電過程：電場能在減少，磁場能在增加，回路中電流在增加，電容器上的電量在減少。從能量看：電場能在向磁場能轉化。
在振蕩電路中產生振蕩電流的過程中，電容器極板上的電荷，通過線圈的電流，以及跟電流和電荷相聯系的磁場和電場都發生周期性變化，這種現象叫電磁振蕩。
勵振レベル（または、ドライブレベル：DL）

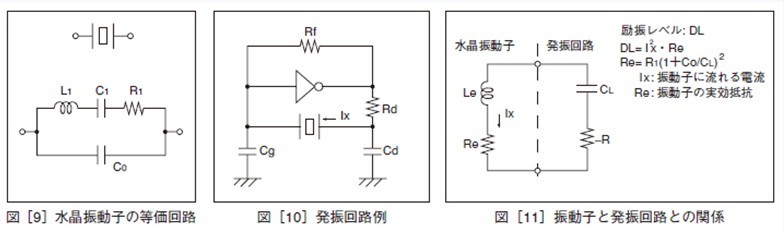

水晶振動子の勵振レベルは、振動子の動作狀態における（消費）電力または、電流のレベルで表示されます（図［9］、 ［10］、［11］參照）。過大な電力で振動子を動作させますと、周波數の不安定などの特性の劣化を生じたり、水晶片 の破壊を招く恐れがあります。ご使用にあたっては、絶対最大勵振レベルを超えない範囲で回路設計をしてください。
発振周波數と負荷容量（CL）

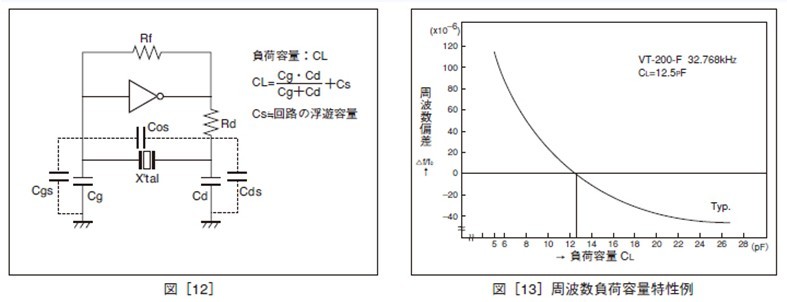

負荷容量（CL）は、振動子を発振回路で使う條件として決めるためのもので、発振回路において振動子の両端子から 発振回路側を見た実効的な直列等価靜電容量で表されます（図［12］參照）。
発振回路の負荷容量によって、振動子の周波數が変化します。目的とする周波數精度を得るには発振回路と振動子の 負荷容量のマッチングが必要です。ご使用にあたっては振動子の負荷容量に発振回路の負荷容量を合わせてください。
発振余裕度
振動子が発振回路で安定な発振をするためには、回路の負性抵抗が、振動子の等価直列抵抗に対して充分大きい（発振 余裕度が大きい）ことが必要です。発振余裕度は振動子の等価直列抵抗の5倍以上を推奨致します。

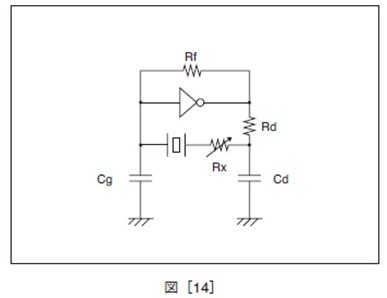

発振余裕度評価方法の例 振動子と直列に純抵抗Rx を付加し、発振の開始 （停止）を確認します。Rx の値を徐々に大きくし、 発振が開始（停止）する最大抵抗Rx に振動子の 実効抵抗Re を加えたものをその回路の概略の 負性抵抗とします。
負性抵抗 |－ R| = Rx ＋ Re
|－ R| が、振動子の等価直列抵抗の最高値R1max. に対して5 倍以上。 ※ Re は発振時の実効抵抗値です
Re = R1（1＋ CO/CL ）。
精工（SEIKO）對于喜愛手表的人們是不陌生的，在日本高精密 電子發達鼎盛時期，精工有著獨具的凝聚力，1969年推出世界上首支石英表，這也為1978年精工石英晶振的問世奠定了有力基礎。在機械革命年代日本的電子業就有星火燎原的跡象，隨著戰爭的爆發把電子業推到了頂端，隨后精工SEIKO集團斥資研發了最小的時鐘晶振VT-150-F，占據了鐘表企業的一半份額。
精工晶振每個振蕩電路都有一個回路原理，振蕩電流是一種交變電流，是一種頻率很高的交變電流，它無法用線圈在磁場中轉動產生，只能是由振蕩電路產生。
充電完畢（放電開始）：電場能達到最大，磁場能為零，回路中感應電流i=0。
放電完畢（充電開始）：電場能為零，磁場能達到最大，回路中感應電流達到最大。
充電過程：電場能在增加，磁場能在減小，回路中電流在減小，電容器上電量在增加。從能量看：磁場能在向電場能轉化。
放電過程：電場能在減少，磁場能在增加，回路中電流在增加，電容器上的電量在減少。從能量看：電場能在向磁場能轉化。
在振蕩電路中產生振蕩電流的過程中，電容器極板上的電荷，通過線圈的電流，以及跟電流和電荷相聯系的磁場和電場都發生周期性變化，這種現象叫電磁振蕩。
勵振レベル（または、ドライブレベル：DL）
水晶振動子の勵振レベルは、振動子の動作狀態における（消費）電力または、電流のレベルで表示されます（図［9］、 ［10］、［11］參照）。過大な電力で振動子を動作させますと、周波數の不安定などの特性の劣化を生じたり、水晶片 の破壊を招く恐れがあります。ご使用にあたっては、絶対最大勵振レベルを超えない範囲で回路設計をしてください。
発振周波數と負荷容量（CL）
負荷容量（CL）は、振動子を発振回路で使う條件として決めるためのもので、発振回路において振動子の両端子から 発振回路側を見た実効的な直列等価靜電容量で表されます（図［12］參照）。
発振回路の負荷容量によって、振動子の周波數が変化します。目的とする周波數精度を得るには発振回路と振動子の 負荷容量のマッチングが必要です。ご使用にあたっては振動子の負荷容量に発振回路の負荷容量を合わせてください。
発振余裕度
振動子が発振回路で安定な発振をするためには、回路の負性抵抗が、振動子の等価直列抵抗に対して充分大きい（発振 余裕度が大きい）ことが必要です。発振余裕度は振動子の等価直列抵抗の5倍以上を推奨致します。
発振余裕度評価方法の例 振動子と直列に純抵抗Rx を付加し、発振の開始 （停止）を確認します。Rx の値を徐々に大きくし、 発振が開始（停止）する最大抵抗Rx に振動子の 実効抵抗Re を加えたものをその回路の概略の 負性抵抗とします。
負性抵抗 |－ R| = Rx ＋ Re
|－ R| が、振動子の等価直列抵抗の最高値R1max. に対して5 倍以上。 ※ Re は発振時の実効抵抗値です
Re = R1（1＋ CO/CL ）。
