更多>>【石英石英晶體振蕩器】的體積變化以及價格趨勢
來源：http://m.jqhs.com.cn 作者：kangbily 2016年01月20
晶振（crystal）的適用范圍非常廣泛,小到玩具、手機、電腦大到飛機、導彈、衛星被稱為電子相關產品里面的“小心臟”起著至關重要的作用.隨著高科技產品層出不窮,市場需求不斷變化,石英石英晶體振蕩器（Quatrz crystal oscillatro）逐步成為相關產品的最佳選擇.隨著石英晶體振蕩器大量滲透到了電子產業的各個角落,其行業狀況已經成為了直接反映市場動向的風向標.
石英晶體振蕩器同時被分為:普通振蕩器（OSC）、壓控振蕩器(VCXO)、溫補振蕩器（TCXO）、壓控溫補振蕩器（VC-TCXO）、恒溫振蕩器.（OCXO）每款振蕩器的性能和穩定度都是有所不同.普通振蕩器: 有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要. 壓控振蕩器: 具有最適合于移動通信設備用途的高穩定的頻率溫度特性.為對應低電源電壓的產品.(可對應DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度：最高1.0 mm,體積：0.007 cm3,重量：0.024g,超小型,輕型.低消耗電流,表面貼片型產品.（可對應回流焊） 無鉛產品.滿足無鉛焊接的回流溫度曲線要求.
溫補振蕩器:溫補石英晶體振蕩器是一種帶有補償系統的減小溫度引起的頻率變化的石英晶體振蕩器.（補償的方法：電抗法、數字法）. 壓控溫補振蕩器:壓控石英晶體振蕩器是一種用控制電壓使頻率按一定規律偏移或調制的石英晶體振蕩器. 恒溫振蕩器:恒溫石英晶體振蕩器是一種至少能控制石英晶體元件溫度基本保持恒定的石英晶體振蕩器.它利用熱力學原理,把石英晶體或全部振蕩電路放置于恒溫器內來改善頻率溫度特性的石英晶體振蕩器（有一般精密和高精密石英晶體振蕩器之分）.
.jpg)
如今的貼片晶振流行超小超薄型,體積也越來越小,8045、7050、6035、5032、4015、3225、2520、2016、1612mm,從改組數據我們可以發現體積越來越小,厚度也是越來越薄.如今的厚度可以達到不足2mm,根據以往比較體積縮小了30倍. 低功能、快速啟動、低電壓工作,低電平驅動和低電流消耗已成為一個趨勢.電源電壓一般為3.3V.許多TCXO和VCXO產品,電流損耗不超過2mA.石英晶體振蕩器的快速啟動技術也取得突破性進展.

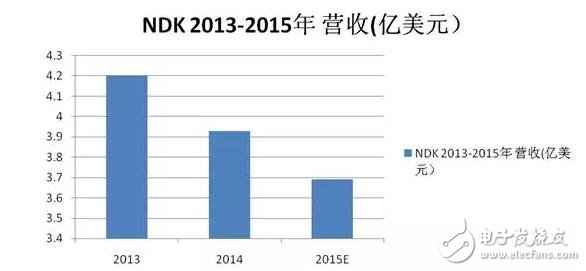

通常石英晶體振蕩器加工流程有數十道復雜的工序,從石英切割、購買基座、起振晶片,用特殊導電膠將石英及晶片黏帖在陶瓷基座上,并進行填充氮氣密封數；其對工廠的生產品質管理有著極為嚴格的要求.而這也是品牌與非品牌石英晶體振蕩器成本差別較大的重要原因,如 EPSON、NDK、TXC、KDS等對品質工藝的管理較高,而他們產品的成本也一直居高不下.

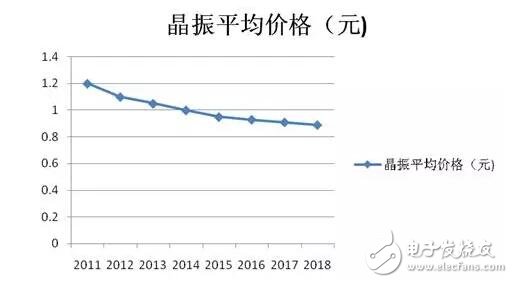

石英晶體振蕩器行業已經非常成熟,因此石英晶體振蕩器價格逐年下滑.2005年石英晶體振蕩器平均價格大約為2元人民幣,而到2011年下滑到1.2元,2012年大約為1.1,下滑幅度8%-10%.除了品牌與非品牌的成本因素,還有許多因素會與石英晶體振蕩器的價格相關.盡管石英晶體振蕩器的參數比較多,但是影響價格的指標主要是工作溫度和溫度穩定性.一般溫度范圍越寬、穩定性要求越小的石英晶體振蕩器價格越高.
石英晶體振蕩器同時被分為:普通振蕩器（OSC）、壓控振蕩器(VCXO)、溫補振蕩器（TCXO）、壓控溫補振蕩器（VC-TCXO）、恒溫振蕩器.（OCXO）每款振蕩器的性能和穩定度都是有所不同.普通振蕩器: 有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要. 壓控振蕩器: 具有最適合于移動通信設備用途的高穩定的頻率溫度特性.為對應低電源電壓的產品.(可對應DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度：最高1.0 mm,體積：0.007 cm3,重量：0.024g,超小型,輕型.低消耗電流,表面貼片型產品.（可對應回流焊） 無鉛產品.滿足無鉛焊接的回流溫度曲線要求.
溫補振蕩器:溫補石英晶體振蕩器是一種帶有補償系統的減小溫度引起的頻率變化的石英晶體振蕩器.（補償的方法：電抗法、數字法）. 壓控溫補振蕩器:壓控石英晶體振蕩器是一種用控制電壓使頻率按一定規律偏移或調制的石英晶體振蕩器. 恒溫振蕩器:恒溫石英晶體振蕩器是一種至少能控制石英晶體元件溫度基本保持恒定的石英晶體振蕩器.它利用熱力學原理,把石英晶體或全部振蕩電路放置于恒溫器內來改善頻率溫度特性的石英晶體振蕩器（有一般精密和高精密石英晶體振蕩器之分）.
如今的貼片晶振流行超小超薄型,體積也越來越小,8045、7050、6035、5032、4015、3225、2520、2016、1612mm,從改組數據我們可以發現體積越來越小,厚度也是越來越薄.如今的厚度可以達到不足2mm,根據以往比較體積縮小了30倍. 低功能、快速啟動、低電壓工作,低電平驅動和低電流消耗已成為一個趨勢.電源電壓一般為3.3V.許多TCXO和VCXO產品,電流損耗不超過2mA.石英晶體振蕩器的快速啟動技術也取得突破性進展.
通常石英晶體振蕩器加工流程有數十道復雜的工序,從石英切割、購買基座、起振晶片,用特殊導電膠將石英及晶片黏帖在陶瓷基座上,并進行填充氮氣密封數；其對工廠的生產品質管理有著極為嚴格的要求.而這也是品牌與非品牌石英晶體振蕩器成本差別較大的重要原因,如 EPSON、NDK、TXC、KDS等對品質工藝的管理較高,而他們產品的成本也一直居高不下.
石英晶體振蕩器行業已經非常成熟,因此石英晶體振蕩器價格逐年下滑.2005年石英晶體振蕩器平均價格大約為2元人民幣,而到2011年下滑到1.2元,2012年大約為1.1,下滑幅度8%-10%.除了品牌與非品牌的成本因素,還有許多因素會與石英晶體振蕩器的價格相關.盡管石英晶體振蕩器的參數比較多,但是影響價格的指標主要是工作溫度和溫度穩定性.一般溫度范圍越寬、穩定性要求越小的石英晶體振蕩器價格越高.
