更多>>愛普生晶振獨特的蝕刻工藝介紹
來源：http://m.jqhs.com.cn 作者：kangbidz 2014年06月25
熟悉我網站的朋友可能看過我之前發布的一些新聞介紹,在之前我介紹了關于愛普生晶振各方面的知識,包括它的發展史和各種規格產品如何應用的介紹,愛普生EPSON它是全球最大的打印機生產企業也是石英晶體元件生產廠家,品種齊全而且生產工藝也是世界頂尖的企業,不論在制作工藝上還是切割蝕刻工藝技術上都是比較先進的,它的一項千赫茲AT切產品足以讓電子行業的人為之欽佩,在2010年發布的全球晶振企業排行榜愛普生占據首位,以32.768K晶振產品稱霸整個電子元器件行業.并且得到全球很多電子商家的支持與信賴,獲得很好的口碑,因此愛普生集團為晶振行業的發展推進做出了不可磨滅的貢獻.是很多晶振廠家學習的典范.

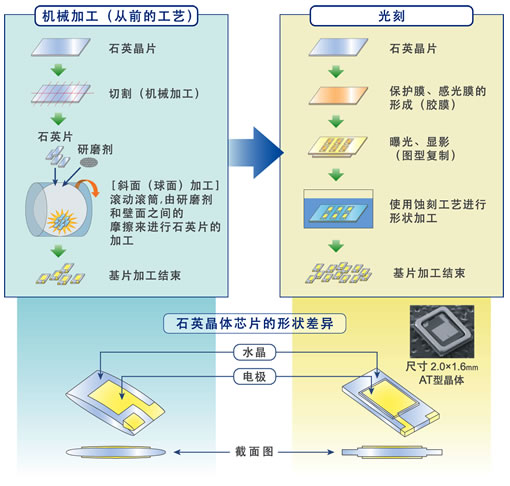

愛普生的高精湛技術不僅體現在制作工藝上,在蝕刻工藝上也有很大成就,一顆晶振最主要的就是里面的起振水晶片,而決定這顆晶振的質量好不好就要看水晶片的切割和打磨倒角好不好,每顆石英水晶芯片都是從一塊大的水晶體上切割下來,有天然的有人工培植的,現在大部分都是使用人工培植的水晶片,在利用機械加工方法,首先將石英晶體切成片后對每片進行倒角打磨使其更圓滑.這樣能更好的發揮出石英水晶芯片的性能,不過也有缺點,就是每片石英芯片的形狀就會都不相同,而蝕刻工藝是利用光刻加工以晶圓為單位進行精微加工.所以形狀不均的情況可以控制到較小,可以避免形狀不均引起的石英晶體元器件的特性不均更情況.在加上鍍銀電極封裝好以后就成了一顆性能穩定的貼片晶振.
這種蝕刻工藝幫助愛普生EPSON解決了很多難題,尤其是小體積貼片晶振的不斷發展,像2520、2016、2012等小體積晶振都是通過這種方法解決小體積難打磨的問題.因為本身體積就比較小,外殼封裝里面的芯片更是要打磨的很小才能封裝的下去,如果利用機械加工打磨本身晶元就比較大很難打磨,使用光刻加工技術,就可以使石英晶體芯片的形狀保持均一.與機械加工（左）相比,即使是超小型石英晶體,也可以實現不均度少的優越的溫度特性,所以在穩定方面和耐溫度環境方面都要比機械加工的晶體質量穩定度要高出很多.
雖然現在的國產的封裝技術比之前要發達很多,但是在晶體打磨蝕刻技術工藝上,還是不能和國外相比.所以一般有客戶問我們一些要求比較高的晶振我們都會推薦他們使用國外的產品,不是我們對我們的產品沒信心而是在一些比較特殊的工藝上國外的技術確實要領先我們,當然現在國內的晶振廠家都在迎頭追趕,努力創新,虛心學習國外先進技術,打造中國式的電子商業帝國.
作者—康比電子
愛普生的高精湛技術不僅體現在制作工藝上,在蝕刻工藝上也有很大成就,一顆晶振最主要的就是里面的起振水晶片,而決定這顆晶振的質量好不好就要看水晶片的切割和打磨倒角好不好,每顆石英水晶芯片都是從一塊大的水晶體上切割下來,有天然的有人工培植的,現在大部分都是使用人工培植的水晶片,在利用機械加工方法,首先將石英晶體切成片后對每片進行倒角打磨使其更圓滑.這樣能更好的發揮出石英水晶芯片的性能,不過也有缺點,就是每片石英芯片的形狀就會都不相同,而蝕刻工藝是利用光刻加工以晶圓為單位進行精微加工.所以形狀不均的情況可以控制到較小,可以避免形狀不均引起的石英晶體元器件的特性不均更情況.在加上鍍銀電極封裝好以后就成了一顆性能穩定的貼片晶振.
這種蝕刻工藝幫助愛普生EPSON解決了很多難題,尤其是小體積貼片晶振的不斷發展,像2520、2016、2012等小體積晶振都是通過這種方法解決小體積難打磨的問題.因為本身體積就比較小,外殼封裝里面的芯片更是要打磨的很小才能封裝的下去,如果利用機械加工打磨本身晶元就比較大很難打磨,使用光刻加工技術,就可以使石英晶體芯片的形狀保持均一.與機械加工（左）相比,即使是超小型石英晶體,也可以實現不均度少的優越的溫度特性,所以在穩定方面和耐溫度環境方面都要比機械加工的晶體質量穩定度要高出很多.雖然現在的國產的封裝技術比之前要發達很多,但是在晶體打磨蝕刻技術工藝上,還是不能和國外相比.所以一般有客戶問我們一些要求比較高的晶振我們都會推薦他們使用國外的產品,不是我們對我們的產品沒信心而是在一些比較特殊的工藝上國外的技術確實要領先我們,當然現在國內的晶振廠家都在迎頭追趕,努力創新,虛心學習國外先進技術,打造中國式的電子商業帝國.
作者—康比電子
