更多>>暢談石英晶振焊接技術
來源：http://m.jqhs.com.cn 作者：kangbidz 2012年05月23

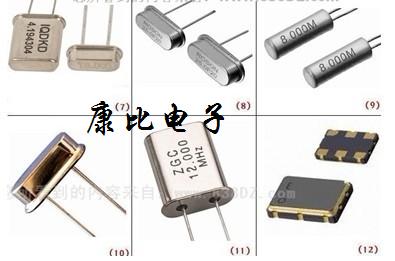

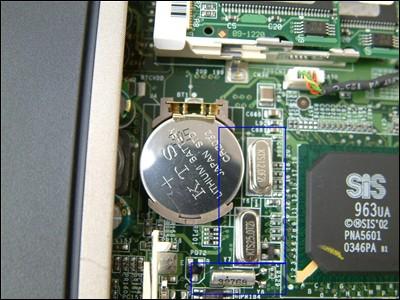

在電子產品中石英晶振是到處可見的,但是很多人不知道它的性能,從而導致焊接到PCB板上以后,出現許多的問題,下面我們簡單來介紹一下石英晶振在使用過程中應該注意哪些事項。
修改彎曲導腳的方法
(1) 要修改彎曲的導腳時，以及要取出晶振等情況下不能強制拔出導腳，如果強制地拔出導腳，
會引起玻璃的破裂，而導致殼內真空濃度的下降，有可能促使晶振特性的惡化以及晶振芯片的破損。
(2) 要修改彎曲的導腳時，要壓住外殼基側的導腳，且從上下方壓住彎曲的部位，再進行修改。
彎曲導腳的方法
(1) 將導腳彎曲之后并進行焊接時，導腳上要留下離外殼0.5mm的直線部位。如果不留出導腳的
直線部位而將導腳彎曲，有可能導致玻璃的破碎 。
(2) 在導腳焊接完畢之后再將導腳彎曲時，務必請留出大于外殼直徑長度的空閑部分
如果直接在外殼部位焊接，會導致殼內真空濃度的下降,使晶振特性惡化以及晶振芯片的破損。
應注意將晶振平放時，不要使之與導腳相碰撞，請放長從外殼部位到線路板為止的導腳
長度 (L) ，并使之大于外殼的直徑長度(D)。
焊接方法
焊接部位僅局限于導腳離開玻璃纖部位 1.0mm 以上的部位，并且請不要對外殼進行焊接。
另外，如果利用高溫或長時間對導腳部位進行加熱，會導致晶振特性的惡化以及晶振的破損。
因此，請注意對導腳部位的加熱溫度要控制在 300°C 以下，且加熱時間要控制在5秒以內
(外殼的部位的加熱溫度要控制在150°C 以下)。

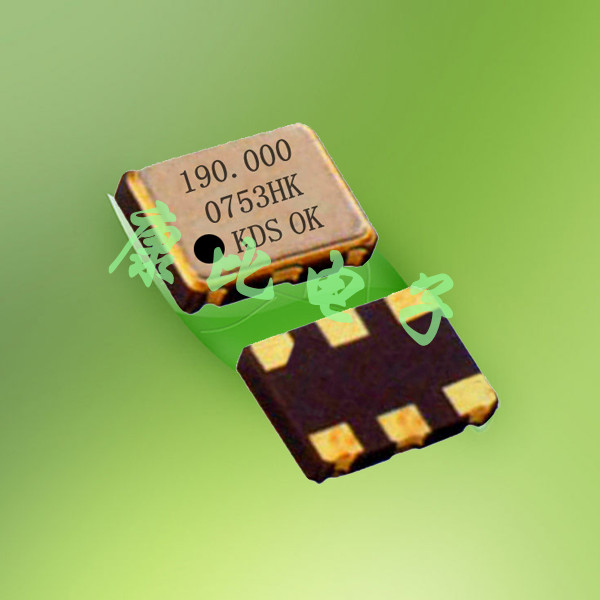

石英貼片晶振焊接方法
(1) 回流的溫度條件。貼片晶振的焊接條件示例 (260°C 峰值: 無鉛產品)
關于沖洗清潔
音叉型晶振由于采用小型、薄型的晶振芯片，以及相對而言頻率與超音波清潔器相近，所以會
由于共振而容易受到破壞，因此請不要用超音波清潔器來沖洗晶振。
關于機械性沖擊
(1) 從設計角度而言，即使石英晶振從高度75cm處落到硬質木板上三次，按照設計不會發生什么
問題，但因落下時的不同條件而異，有可能導致石英芯片的破損。在使之落下或對它施加沖擊
之時，在使用之前，建議確認一下振蕩檢查等的條件。
(2) SMD石英晶振與電阻以及電容器的芯片產品不同，由于在內部對石英片進行了密封保護，
因此關于在自動安裝時由于沖擊而導致的影響，請在使用之前，懇請貴公司另外進行確認工作。
(3) 請盡量避免將本公司的表晶音叉型晶振與機械性振動源(包括超聲波振動源)安裝到同一塊基板上，
不得已要安裝到同一塊基板上時，請確保晶振能正常工作。
焊接的好壞直接影響晶振在正常工作中的壽命,并且石英晶振本身就是一種易碎品,如果焊接溫度過高也會出現產品壞掉的情況,特別是直插式的晶振。
作者—康比電子
