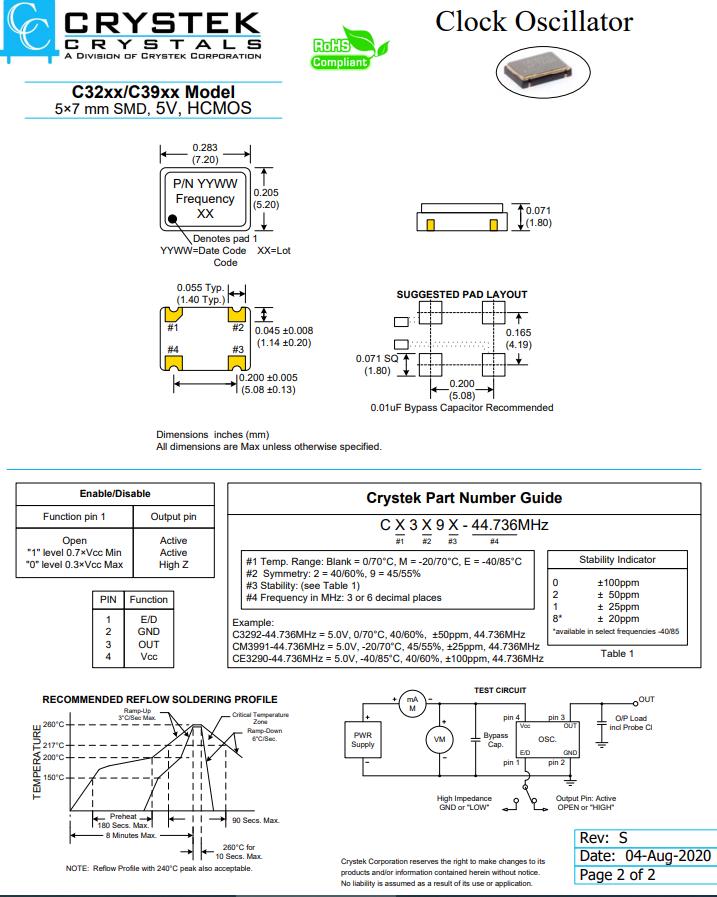

低相位噪聲的SMD振蕩器C3290-64.000會造成系統性能影響?CRYSTEK公司是一家十分超前的創新型企業，憑著自身長期積累的專業知識，以及對于行業的深度剖析，開發出具備獨特創新型的產品線，產品被廣泛應用各個領域之中，其中編碼C3290-64.000得到不少內行人的擁簇，型號C3290是一款7250mm的XO時鐘振蕩器，OSC振蕩器，結合創新的理念匠心制作而成，符合國家認證標準，產品特性：C32xx/C39xx型號的頻率為1.544MHz到100.000MHz HCMOS時鐘振蕩器工作在5.0伏。振蕩器利用基頻或高Q第三泛音晶體設計提供非常低的抖動和相位噪聲。沒有次諧波存在于輸出信號中。產品應用范圍：數字視頻，SONET/SDH/密集波分復用，存儲區域網絡，寬帶接入，以太網，千兆以太網.
CRYSTEK杰出技術人員深入了解振蕩器相關知識，并得到關于相位噪聲和高性能振蕩器相關的知識分享出來，雖然有助于理解相位噪聲和抖動高性能SMD振蕩器，本文還研究了振蕩器相位噪聲對系統性能的影響， 強調使用超低相位噪聲的重要性系統中的振蕩器。
等式2給出了熱噪聲的幅度，并且 代入K和T，我們得到:
到目前為止，所有關于噪聲的討論都已經介紹過了在頻域中。有源晶振振蕩器噪聲性能其在時域中的特征被稱為抖動。注意到相位噪聲和抖動是兩個相互關聯的量，與噪聲振蕩器，一般來說，作為相位噪聲振蕩器增加，抖動也增加。
抖動是信號過零時間的變化，或信號周期的變化。抖動由兩部分組成主要組件，一個是可預測的，另一個是隨機的。抖動的可預測成分是呼叫確定性抖動。抖動的隨機分量稱為隨機抖動。隨機抖動來自隨機相位噪聲，而確定性抖動來自確定性噪音。
隨機抖動(RJ)的特征在于高斯(正態 概率)分布，并假設是無界的。作為一個因此，它通常會影響設備的長期穩定性。因為峰值測量需要很長時間才能實現統計顯著性，隨機抖動通常用均方根(rms)值。
CRYSTEK杰出技術人員深入了解振蕩器相關知識，并得到關于相位噪聲和高性能振蕩器相關的知識分享出來，雖然有助于理解相位噪聲和抖動高性能SMD振蕩器，本文還研究了振蕩器相位噪聲對系統性能的影響， 強調使用超低相位噪聲的重要性系統中的振蕩器。
對一個電氣工程師來說，在理想的世界里 噪音。但是什么是噪音呢？什么是電氣噪聲？或者更多本文的觀點:什么是相位噪聲？作為工程師，我們 憑直覺知道系統中的低噪聲比高噪聲好噪音。然而，我們通常必須量化這種噪聲接受的單位。我們還將研究相位的差異商用與低成本、高性能晶體振蕩器的噪聲性能。了解成本振蕩器之間的性能權衡對于來說非常重要系統設計。很多時候，我們看到兩個競爭系統在性能上差距很大，但在價格上差距不大。這振蕩器相位噪聲特性將主導整個系統性能，并在振蕩器可以提高系統的性能。低相位噪聲的SMD振蕩器C3290-64.000會造成系統性能影響?
然而，工程師很容易過度指定振蕩器， 因此，關鍵是要準確理解石英晶體振蕩器相位噪聲(或抖動)會限制系統性能。有了這樣的理解，關于相位噪聲和抖動的教程就在秩序。
振蕩器相位噪聲和抖動 在振蕩器中，相位噪聲是指輸出信號的相位分量。這個等式信號是:
其中: A0=標稱峰值電壓
f0=標稱基頻
t=時間
δφ()t =相位與標稱值的隨機偏差——“相位” 噪音。"

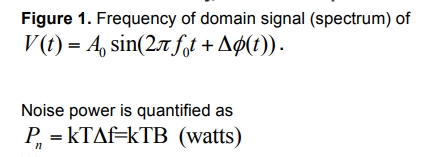

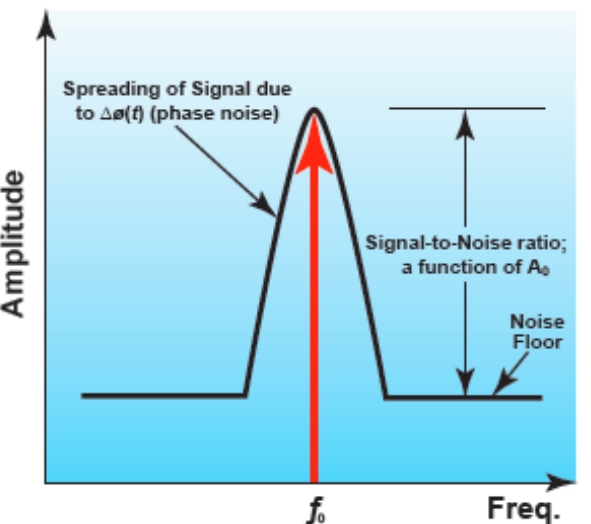

上圖中，δφ()t是相位噪聲，但A0將建立 信噪比。圖1說明了這一點。
噪聲信號是隨機的，從廣義上講，噪聲可以被表征為干擾的任何不期望的信號要處理或生成的主信號。它會擾亂任何物理參數，例如電壓、電流、相位， 頻率(或時間)等。因此，我們的想法是最大化信號并最小化噪聲以獲得高信噪比(信噪比)。
.jpg)
在哪里 K是玻爾茲曼常數= -231.38x10(J/K) t是絕對溫度，單位為K δf和B都表示帶寬，其中 測量單位為赫茲。
在沒有任何信號的情況下，存在熱噪底。這 可以用各種單位指定地面標高:瓦特、V2 /Hz， V/ Hz、dBm/Hz等等。對于振蕩器來說，它是方便使用dBm/Hz來定義噪聲密度。
在定義dBm/Hz之前，我們需要首先定義dBm指50ω系統中高于1mW的分貝數，計算公式如下 經過
