通常,射頻電路以預定的和窄的范圍發射和接收無線電波頻帶.為了避免與其他頻帶的任何干擾,并改善接收對于長距離傳輸的靈敏度,總體頻率精度可能限制在幾十ppm相對于規定的參考射頻頻率.本章內容主要介紹無線應用中對晶振的要求.
大多數射頻接收器或發射器通常使用頻率在以下范圍內的AT切割晶體13.560兆赫至52.0兆赫,以產生用于產生射頻接收的參考頻率,或幾百MHz甚至在GHz范圍內的傳輸頻率.隨著基于晶體的參考頻率(以ppm為單位測量)的精度轉換到射頻范圍,強烈的要求適用于由產生的基準時鐘的頻率精度和穩定性水晶.
因此,嚴格的規范可能適用于頻率容差,頻率穩定性和石英晶振在客戶產品預期壽命內的老化.此外,基于晶體的基準時鐘應無雜散頻率,雜散頻率可能在接近實際射頻傳輸載波的頻率上引起不希望的射頻傳輸頻率.根據使用的射頻/無線標準,不同的總"ppm"預算是有效的.一些射頻標準要求總"ppm"預算窄至+/-20ppm,而在另一些標準中+/-40ppm是可以接受.
如何用水晶達到+/-20ppm的"整體"
如果總"ppm"預算僅為+/-20ppm,則意味著MHz諧振器的整體頻率穩定性參考時鐘包括所有貢獻,如+25°C時的頻率容差,上的頻率穩定性工作溫度范圍,長期老化和負載電容容差引起的頻率牽引應保持在+/-20ppm以下,如果使用晶體,這不是一件容易的事情.
一些射頻專用集成電路或射頻專用集成電路提供了補償+25℃頻率容差的可能性每個模塊頻率的負載電容容差引起的頻率牽引補償.可以應用的兩種頻率補償方法是微調根據晶體頻率或負載產生射頻頻率的頻率合成器射頻專用集成電路內部內置晶振負載電容的電容調諧.
如有疑問,射頻專用集成電路數據表應包括頻率補償的信息集成電路供應商推薦使用射頻芯片的方法.

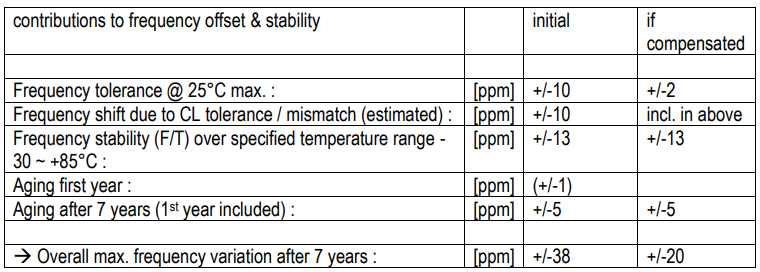

請在下表中找到有助于理解ppm總預算中哪些捐款可選地通過單獨的頻率補償來補償,哪些貢獻隨溫度而變化(即空燃比)或在以下時間無法預測制造(即老化).
例Q26,0-JXS32-CL-10/13-T(-30/+85)-FU-WA-LF:
.png)
上例顯示,只有取消以下條件,才能達到+/-20ppm的"ppm"限值完成了頻率容差和由負載電容容差/失配引起的頻移單獨地,即每個模塊的模塊.
然而,頻率穩定性和長期老化的貢獻不能在生產時間.這就是為什么長期老化的影響在老年人的一生中應該很小最終產品和頻率穩定性應從用于無線應用的JXS瓦水晶數據表.
如果貼片晶振頻率容差和由于負載電容容差引起的頻移的抵消/不匹配不被執行,在上面顯示的例子中,包括長期老化在內的"ppm"預算將接近+/-40ppm.
請參考相應射頻標準的文件,其中應包含信息可接受的總體"ppm"預算.
請注意,總體"ppm"預算可能取決于射頻頻率和射頻帶寬.專用集成電路/射頻系統芯片供應商提供的數據表將包含選擇合適的建議然而,晶體的整體頻率穩定性請考慮上述表格.
大多數射頻接收器或發射器通常使用頻率在以下范圍內的AT切割晶體13.560兆赫至52.0兆赫,以產生用于產生射頻接收的參考頻率,或幾百MHz甚至在GHz范圍內的傳輸頻率.隨著基于晶體的參考頻率(以ppm為單位測量)的精度轉換到射頻范圍,強烈的要求適用于由產生的基準時鐘的頻率精度和穩定性水晶.
因此,嚴格的規范可能適用于頻率容差,頻率穩定性和石英晶振在客戶產品預期壽命內的老化.此外,基于晶體的基準時鐘應無雜散頻率,雜散頻率可能在接近實際射頻傳輸載波的頻率上引起不希望的射頻傳輸頻率.根據使用的射頻/無線標準,不同的總"ppm"預算是有效的.一些射頻標準要求總"ppm"預算窄至+/-20ppm,而在另一些標準中+/-40ppm是可以接受.
如何用水晶達到+/-20ppm的"整體"
如果總"ppm"預算僅為+/-20ppm,則意味著MHz諧振器的整體頻率穩定性參考時鐘包括所有貢獻,如+25°C時的頻率容差,上的頻率穩定性工作溫度范圍,長期老化和負載電容容差引起的頻率牽引應保持在+/-20ppm以下,如果使用晶體,這不是一件容易的事情.
一些射頻專用集成電路或射頻專用集成電路提供了補償+25℃頻率容差的可能性每個模塊頻率的負載電容容差引起的頻率牽引補償.可以應用的兩種頻率補償方法是微調根據晶體頻率或負載產生射頻頻率的頻率合成器射頻專用集成電路內部內置晶振負載電容的電容調諧.
如有疑問,射頻專用集成電路數據表應包括頻率補償的信息集成電路供應商推薦使用射頻芯片的方法.
請在下表中找到有助于理解ppm總預算中哪些捐款可選地通過單獨的頻率補償來補償,哪些貢獻隨溫度而變化(即空燃比)或在以下時間無法預測制造(即老化).
例Q26,0-JXS32-CL-10/13-T(-30/+85)-FU-WA-LF:
然而,頻率穩定性和長期老化的貢獻不能在生產時間.這就是為什么長期老化的影響在老年人的一生中應該很小最終產品和頻率穩定性應從用于無線應用的JXS瓦水晶數據表.
如果貼片晶振頻率容差和由于負載電容容差引起的頻移的抵消/不匹配不被執行,在上面顯示的例子中,包括長期老化在內的"ppm"預算將接近+/-40ppm.
請參考相應射頻標準的文件,其中應包含信息可接受的總體"ppm"預算.
請注意,總體"ppm"預算可能取決于射頻頻率和射頻帶寬.專用集成電路/射頻系統芯片供應商提供的數據表將包含選擇合適的建議然而,晶體的整體頻率穩定性請考慮上述表格.
