首頁進口晶振 Transko晶振Transko晶振,TLSM5晶振,TLSM5-L50HM33ST1-16.000M-TR晶振

Transko晶振,TLSM5晶振,TLSM5-L50HM33ST1-16.000M-TR晶振

產品型號：2187679
頻率：12~800MHZ
尺寸：5.0*3.2mm
產品介紹：Transko晶振,TLSM5晶振,TLSM5-L50HM33ST1-16.000M-TR晶振,5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源...

Transko晶振,TLSM5晶振,TLSM5-L50HM33ST1-16.000M-TR晶振,5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.
Transko晶振集團是一家位于加利福尼亞州阿納海姆的通過ISO 9001認證的變頻控制設備解決方案供應商,專業生產石英晶振,貼片晶振,有源晶振,壓控晶振,濾波器等頻率元件.通過質量和經驗，自1992年以來，其他許多其他產品我們得到了援助.
讓我們與眾不同的是Transko Advantage –具有快速交付能力。能夠在72小時內提供產品，高度積極的銷售人員為您的頻率控制要求提供優異的定價和解決方案。通過結合杰出員工的知識和廣泛背景，能夠解決和定制您的特定項目或設計需求。Transko團隊導向的環境和高效的生產人員不斷讓我們的客戶滿意，并使我們能夠提供最好的支持。
ransko晶振是美國知名頻率元件制造商之一,英文全稱為Transko Electronics.Inc.特蘭斯科晶振致力于為用戶提供高品質晶振產品,以及提供優質的服務,完美的技術支持,其中最出色的產品要數溫補晶振,SMD晶振等元件,并以超額銷量成為暢銷排行榜前十名,吸引了無數人前來采購.Transko晶振,TLSM5晶振,TLSM5-L50HM33ST1-16.000M-TR晶振.

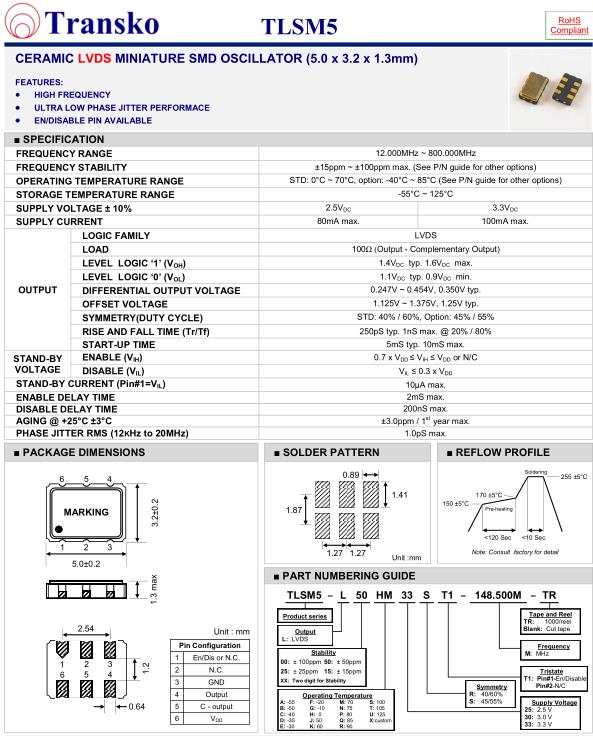

FREQUENCY RANGE		12.000MHz ~ 800.000MHz
FREQUENCY STABILITY		±15ppm ~ ±100ppm max. (See P/N guide for other options)
OPERATING TEMPERATURE RANGE		STD: 0°C ~ 70°C, option: -40°C ~ 85°C (See P/N guide for other options)
STORAGE TEMPERATURE RANGE		-55°C ~ 125°C
SUPPLY VOLTAGE ±10%		2.5V DC	3.3V DC
SUPPLY CURRENT		80mA max.	100mA max.
OUTPUT	LOGIC FAMILY	LVDS
	LOAD	100Ω (Output - Complementary Output)
	LEVEL LOGIC ‘1’ (V OH )	1.4V DC typ. 1.6V DC max.
	LEVEL LOGIC ‘0’ (V OL )	1.1V DC typ. 0.9V DC min.
	DIFFERENTIAL OUTPUT VOLTAGE	0.247V ~ 0.454V, 0.350V typ.
	OFFSET VOLTAGE	1.125V ~ 1.375V, 1.25V typ.
	SYMMETRY(DUTY CYCLE)	STD: 40% / 60%, Option: 45% / 55%
	RISE AND FALL TIME (Tr/Tf)	250pS typ. 1nS max. @ 20% / 80%
	START-UP TIME	5mS typ. 10mS max.
STAND-BY VOLTAGE	ENABLE (V IH )	0.7 x V DD ≤ V IH ≤ V DD or N/C
	DISABLE (V IL )	V IL ≤ 0.3 x V DD
STAND-BY CURRENT (Pin#1=V IL )		10µA max.
ENABLE DELAY TIME		2mS max.
DISABLE DELAY TIME		200nS max.
AGING @ +25°C ±3°C		±3.0ppm / 1 st year max.
PHASE JITTER (12kHz ~ 20MHz)		1.0pS max.

PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JISC 60068-2-20/IEC60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JISC60068-1/IEC60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。Transko晶振,TLSM5晶振,TLSM5-L50HM33ST1-16.000M-TR晶振.
