QuartzCom晶振,MCO-3S18晶振,時鐘振蕩器

產品型號：86967509
頻率：12KHZ~125MHZ

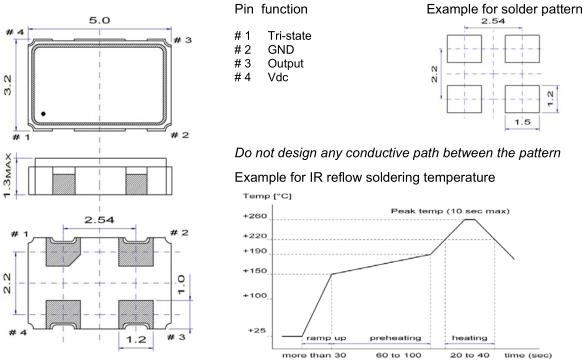

尺寸：5.0*3.2mm
產品介紹：QuartzCom晶振,MCO-3S18晶振,時鐘振蕩器,5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,...

QuartzCom晶振,MCO-3S18晶振,時鐘振蕩器,5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.
QuartzCom晶振公司的發展歷程：
1994年Hedi和Hans Rudolf Haas成立QuartzCom歐洲公司（瑞士）
1998年成立QuartzCom美國公司
1999年將供應商和分包商網絡擴展到18家制造商
2000 QuartzCom亞洲基金會（日本）
2001開始生產無鉛PB的組件
2005 96％的產品無鉛且符合RoHS標準
2006年ISO 9001-2000認證
2013 QuartzCom交給下一代： Vera Haas和Stefan Kohout，Hedi和Hansruedi的女兒和女婿是公司的新主人.
Quartzcom Crystal集團1994在歐洲瑞士成立,主要給市場提供優質的Quartzcom石英晶振,石英晶體振蕩器,溫補晶振等元件,QuartzCom晶振以具有響應時間短,靈活度高以及一流的服務來對待客戶,并獲得知名企業的好評.QuartzCom晶振,MCO-3S18晶振,時鐘振蕩器.

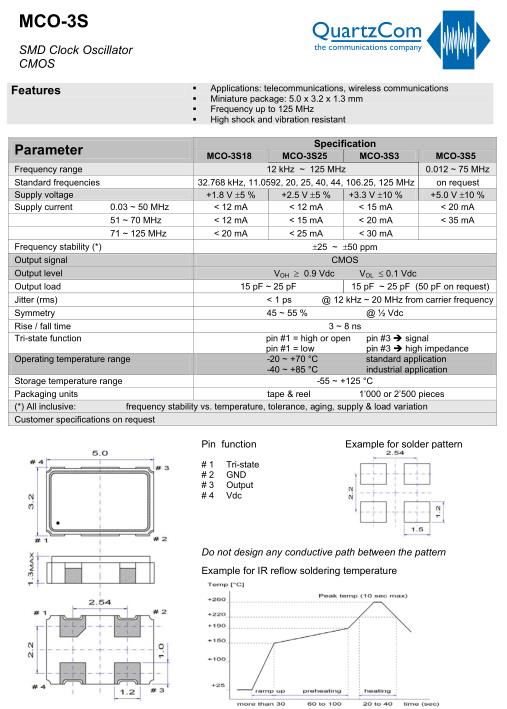

Parameter	Specification
	MCO-3S18	MCO-3S25	MCO-3S3	MCO-3S5
Frequency range	12 kHz ~ 125 MHz			0.012 ~ 75 MHz
Standard frequencies	32.768 kHz, 11.0592, 20, 25, 40, 44, 106.25, 125 MHz			on request
Supply voltage	+1.8 V ±±5 %	+2.5 V ±±5 %	+3.3 V ±±10 %	+5.0 V ±±10 %
Supply current 0.03 ~ 50 MHz	< 12 mA	< 12 mA	< 15 mA	< 20 mA
51 ~ 70 MHz	< 12 mA	< 15 mA	< 20 mA	< 35 mA
71 ~ 125 MHz	< 20 mA	< 25 mA	< 30 mA
Frequency stability (*)	±25 ~ ±50 ppm
Output signal	CMOS
Output level V OH ³	V OH ≥ 0.9 Vdc V OL ≤ 0.1 Vdc
Output load	15 pF ~ 25 pF		15 pF ~ 25 pF (50 pF on request)
Jitter (rms)	< 1 ps @ 12 kHz ~ 20 MHz from carrier frequency
Symmetry	45 ~ 55 % @ ½ Vdc
Rise / fall time	3 ~ 8 ns
Tri-state function	pin #1 = high or open pin #3 è signal
	pin #1 = low pin #3 è high impedance
Operating temperature range	-20 ~ +70 °C standard application -40 ~ +85 °C industrial application
Storage temperature range	-55 ~ +125 °C
Packaging units	tape & reel 1’000 or 2’500 pieces
(*) All inclusive: frequency stability vs. temperature, tolerance, aging, supply & load variation
Customer specifications on request

PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JISC 60068-2-20/IEC60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JISC60068-1/IEC60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。QuartzCom晶振,MCO-3S18晶振,時鐘振蕩器.
