更多>>生產制造石英晶振步驟概要
來源：http://m.jqhs.com.cn 作者：康比電子 2019年03月09
隨著科技的高速發展,因每個電子產品都需要晶振,甚至三四顆,因此石英晶振的需求量越來越大,同時質量的要求也是越來越高,各大頻率元件制造商都在不斷的加大生產量和提高技術前沿,扎入研發創新中,滿足市場上所有對石英晶振上的需求,爭取在市場需求前推出市場.那么制作一個合格完美的石英晶振需要具備哪些步驟呢?
石英晶體的生長僅涉及從小芯片中溶解石英并使石英在準備好的種子上生長.這些包括批量處理,需要約21天才能得到所需尺寸的晶體.每天大約需要一半的時間將電荷和設備帶到工作溫度.
采用水熱法,將石英片溶解在氫氧化鈉溶液中.溫度保持在溶液的臨界溫度以上.石英的生長過程由雙區溫度系統控制,使得較高溫度存在于溶解區中而較低溫度存在于生長區中.
在實際的制造過程中,石英碎片或營養物被放置在長立式鋼制高壓釜的底部,該高壓釜專門設計用于承受高溫和高壓.沿著基面切成的石英晶片懸浮在種子容器的頂部區域中.加入計算量的去離子水和氫氧化鈉顆粒并密封容器.現在施加外部熱量以實現兩個等溫區.特殊的絕緣和精心控制的加熱模式對于獲得適當?shù)慕Y(jié)果非常重要;原石的小石英晶振碎片被苛性堿溶液溶解.
最重要的是溫度控制,因?yàn)闇囟扔绊憼I(yíng)養物的溶解速率,石英在種子上的沉積和區域之間營養物的對流轉移.例如,區域之間的高溫差導致快速生長,然而,如果溫差太高,則會發生種子斷層.通過實踐經驗,建立了約38攝氏度的可行差異.
石英晶體生產
制造步驟概要
石英晶體的制造可分為四個部分:切割,研磨,整理和質量控制.

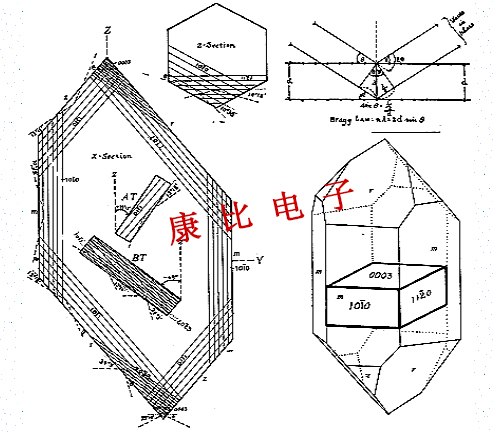

圖一
A.切割
切割操作是在石英棒上進行的第一個過程.用特殊的切片機將棒切成尺寸為1.27mm×1.27mm×0.04mm的小方形骰子.切割骰子的角度對于成品貼片晶振的整體性能非常重要.特殊的X射線單元用于確保相對于原子平面的適當切割角度.
B.研磨
從"母石"切下的石英骰子,稱為"空白",現在經過研磨精密研磨機.當晶體被研磨時,首先在一臺機器上,然后在另一臺機器上,實現在坯料主表面上逐漸更精細的光潔度.由于研磨操作減小了坯料的厚度,壓電石英晶體的頻率增加.對研磨機的適當控制將導致產生具有極其精確頻率的石英晶體.
C.整理
在將石英坯料研磨至將產生所需頻率的厚度之后,將它們徹底清潔并將金屬電極真空沉積在它們的兩個主面上.電極拾取存在于晶體表面上的電脈沖并將它們引導至彈簧.反過來,彈簧拾取電脈沖,此外,還有助于將晶體支撐在其安裝基座上.
安裝晶體后進行最終頻率調整.在每個晶振上真空沉積附加金屬.最后一步是通過將金屬罐焊接到其底部來密封晶體,以保護易碎的坯料免受濕氣,空氣,處理等的損害.

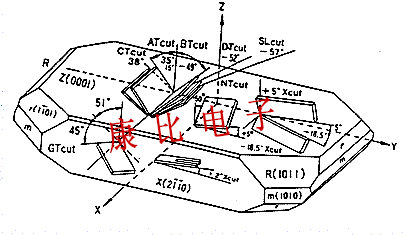

圖二
D.質量控制
在過程質量控制中,在各種制造步驟中,確定有利的產量.在完成完成的裝置之前,它們?cè)谫|(zhì)量控制站進行徹底測試,在最低-55攝氏度到125攝氏度的溫度范圍內,最重要的是注意穩定的晶體頻率.檢查晶體的'活性",因?yàn)樗砻骶w振動的強度,并且進行"泄漏測試"以確保晶體與其環境密封,以防止單元的劣化.
振動模式和定向角
石英晶振是一種具有固有高Q值的壓電材料.它能夠?qū)㈦娔苻D(zhuǎn)換為機械能,反之亦然.
通過相對于其軸以各種角度切割新石英,可以獲得具有不同振動模式和不同溫度特性的各種坯料.
圖1和圖2示出了Z板石英晶體的取向角,其中對于最常使用的振動模式,晶體單元的第一頻率溫度系數在正常室溫附近變?yōu)榱?
石英晶體的生長僅涉及從小芯片中溶解石英并使石英在準備好的種子上生長.這些包括批量處理,需要約21天才能得到所需尺寸的晶體.每天大約需要一半的時間將電荷和設備帶到工作溫度.
采用水熱法,將石英片溶解在氫氧化鈉溶液中.溫度保持在溶液的臨界溫度以上.石英的生長過程由雙區溫度系統控制,使得較高溫度存在于溶解區中而較低溫度存在于生長區中.
在實際的制造過程中,石英碎片或營養物被放置在長立式鋼制高壓釜的底部,該高壓釜專門設計用于承受高溫和高壓.沿著基面切成的石英晶片懸浮在種子容器的頂部區域中.加入計算量的去離子水和氫氧化鈉顆粒并密封容器.現在施加外部熱量以實現兩個等溫區.特殊的絕緣和精心控制的加熱模式對于獲得適當?shù)慕Y(jié)果非常重要;原石的小石英晶振碎片被苛性堿溶液溶解.
最重要的是溫度控制,因?yàn)闇囟扔绊憼I(yíng)養物的溶解速率,石英在種子上的沉積和區域之間營養物的對流轉移.例如,區域之間的高溫差導致快速生長,然而,如果溫差太高,則會發生種子斷層.通過實踐經驗,建立了約38攝氏度的可行差異.
石英晶體生產
制造步驟概要
石英晶體的制造可分為四個部分:切割,研磨,整理和質量控制.
圖一
切割操作是在石英棒上進行的第一個過程.用特殊的切片機將棒切成尺寸為1.27mm×1.27mm×0.04mm的小方形骰子.切割骰子的角度對于成品貼片晶振的整體性能非常重要.特殊的X射線單元用于確保相對于原子平面的適當切割角度.
B.研磨
從"母石"切下的石英骰子,稱為"空白",現在經過研磨精密研磨機.當晶體被研磨時,首先在一臺機器上,然后在另一臺機器上,實現在坯料主表面上逐漸更精細的光潔度.由于研磨操作減小了坯料的厚度,壓電石英晶體的頻率增加.對研磨機的適當控制將導致產生具有極其精確頻率的石英晶體.
C.整理
在將石英坯料研磨至將產生所需頻率的厚度之后,將它們徹底清潔并將金屬電極真空沉積在它們的兩個主面上.電極拾取存在于晶體表面上的電脈沖并將它們引導至彈簧.反過來,彈簧拾取電脈沖,此外,還有助于將晶體支撐在其安裝基座上.
安裝晶體后進行最終頻率調整.在每個晶振上真空沉積附加金屬.最后一步是通過將金屬罐焊接到其底部來密封晶體,以保護易碎的坯料免受濕氣,空氣,處理等的損害.
圖二
在過程質量控制中,在各種制造步驟中,確定有利的產量.在完成完成的裝置之前,它們?cè)谫|(zhì)量控制站進行徹底測試,在最低-55攝氏度到125攝氏度的溫度范圍內,最重要的是注意穩定的晶體頻率.檢查晶體的'活性",因?yàn)樗砻骶w振動的強度,并且進行"泄漏測試"以確保晶體與其環境密封,以防止單元的劣化.
振動模式和定向角
石英晶振是一種具有固有高Q值的壓電材料.它能夠?qū)㈦娔苻D(zhuǎn)換為機械能,反之亦然.
通過相對于其軸以各種角度切割新石英,可以獲得具有不同振動模式和不同溫度特性的各種坯料.
圖1和圖2示出了Z板石英晶體的取向角,其中對于最常使用的振動模式,晶體單元的第一頻率溫度系數在正常室溫附近變?yōu)榱?
