首頁車載電子貼片晶振,石英晶振,NDK晶振,晶振NX3225GA,NX1612SA,MHZ石英晶振

貼片晶振,石英晶振,NDK晶振,晶振NX3225GA,NX1612SA,MHZ石英晶振

產品型號：26069833
頻率：9.840~50MHZ

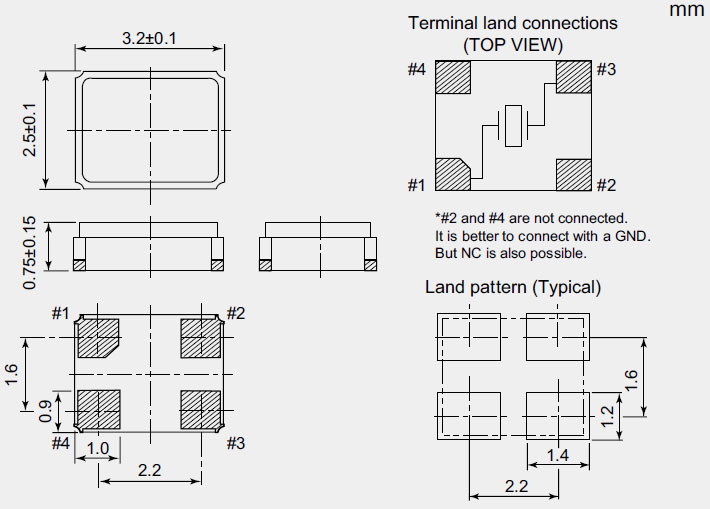

尺寸：3.2*2.5mm
產品介紹：產品廣泛應用于安防監控系統、智能手機、衛星GPS、汽車音響、車載電臺、汽車防盜報警系統、電波鐘表、電腦、電子數碼等高科技行業產品.

NX3225GA晶振,MHZ石英晶振,3225陶瓷面晶振高精度晶片的拋光技術：是目前晶片研磨技術中表面處理技術的最高技術,最終使晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶體元器件的等效電阻等更接近理論值,使石英晶體元器件可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.

型號		NX3225GA
包裝（pcs）		3000
頻率范圍(MHZ)		9.840 to 50
頻率公差		Max. ±25 ×10-6	Max. ±50 ×10-6	Max. ±100 ×10-6
工作溫度		0 to +70	0 to +85	0 to +85
保存溫度		–55 to +125
電源電壓（V）		+2.5 ± 5 %, +3.3 ± 10 %
電流消耗	Enable (mA)	Max. 60 (Typ. 36) (STAND-BY=VCC or OPEN, RL=50Ω)
	Stand-by (μA)	Max. 30 (STAND-BY=GND)
輸出電壓(V)		VOL : VCC –1.81 to VCC 1.62 (DCcharacteristics)
		VOH : VCC –1.025 to VCC –0.88 (DC characteristics)
上升/下降時間(單位:納秒)		Max. 1 (20 to 80% Waveform)
對稱(%)		45 to 55 (at 50% Waveform)
輸出負載(Ω)		50 (Terminated to VCC–2.0V)
相位抖動		Max. 1 (Offset frequency : 12kHz to 20MHz)

石英晶體振蕩器和實時時鐘模塊：

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的晶體單元的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

NDK的發展:1948 年在東京都中央區日本橋設立南部商工株式會社
1949 年開始晶體諧振器的制造、銷售
1950 年公司名變更為日本電波工業株式會社
         總公司遷移登記至東京都涉谷區大山町
1954 年建設、遷移總公司及工廠至東京都涉谷區代代木新町（現為涉谷區西原）
1959 年開始晶體濾波器的制造
1986 年在愛知縣岡崎市設立中部營業所
         在馬來西亞建立Malaysian Quartz Crystal Sdn. Bhd.（現為 NDK Quartz Malaysia Sdn. Bhd.）
         狹山事業所新館竣工
1988 年在新加坡設立NDK Electronics Singapore Pte. Ltd.（現在的 NDK Crystal Asia Pte. Ltd.）
         在英國設立NDK Europe Ltd.
1989 年北在北海道函館市建立函館NDK株式會社

2009 年狹山事務所內的新研發大樓"Laboratory ATOM"竣工
在中國蘇州設立蘇州日電波貿易有限公司
2010 年 NDK成為日本國內第一家遵循IFRS準則的企業
主要產品:

廣泛用途石英晶體（Crystal）

小型化貼片石英晶體振蕩器（SMD XO）

壓控有源晶振（VCXO）

未來展望

銷售：發展自有品牌及策略性客戶、拓展全球化渠道.

產能：經濟化、規模化.

產品：高頻、高精度、輕、薄、短、小.

制程：標準化、自動化、信息化與彈性化.

供應鏈：交期短、庫存低.
