NSK貼片晶振,津綻石英晶體諧振器,NXK-32晶體

產品型號：10840359
頻率：12.0~54.0MHZ

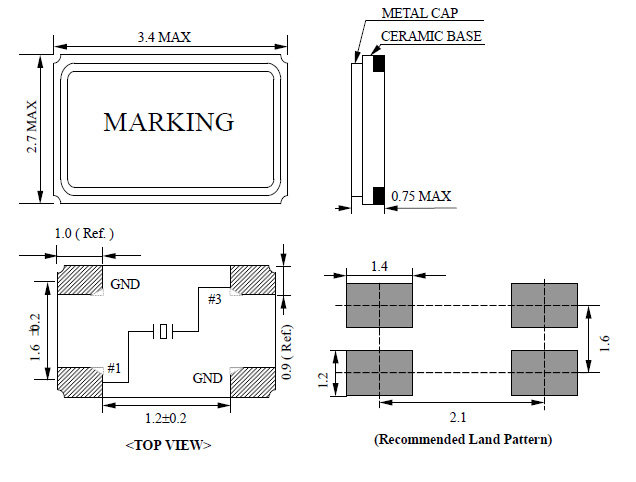

尺寸：3.4*2.7mm
產品介紹：NSK的產品被廣泛地運用在個人計算機、安全系統、通訊、無線應用、遙控單元和消費性電子產品等,並已陸續獲得國內外電腦及通訊大廠認可及使用.

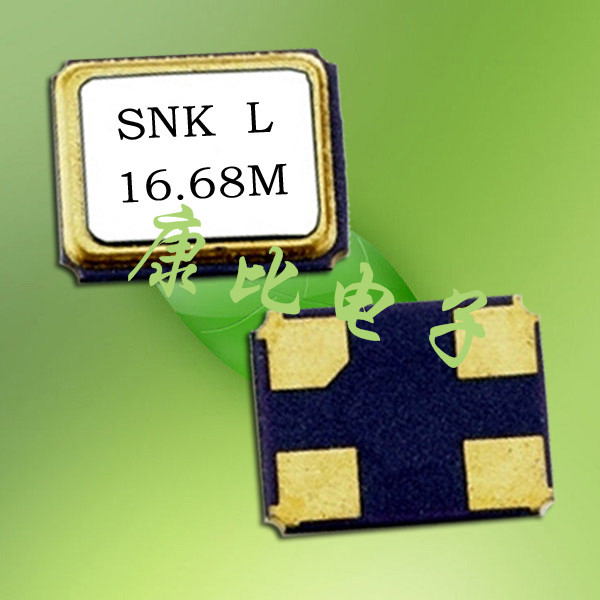

NXK-32晶振體積非常小的貼片晶振器件,是民用小型無線數碼產品的最佳選擇,小體積的晶振被廣泛應用到,手機藍牙,GPS定位系統,無線通訊集,高精度和高頻率的穩定性能,非常好的減少電磁干擾的影響,是民用無線數碼產品最好的選擇,符合RoHS/無鉛.

型號	NXK-32
頻率范圍	12.0~54.0MHZ
頻率穩定度	A:±100 B:±50 C: ±30 D: ±25
輸出電平	CMOS
工作溫度	-10℃~+60℃,-20℃~+70℃,或客戶要求
保存溫度	-40℃~+85℃
負載電容	15pF
精度	5ppm 10ppm 20ppm 30ppm
輸出對稱	40% ~ 60% or 45% ~ 55%(at 55%V DC)
老化率	±3ppm/year

請測量使用示波器或頻率計數器晶體的兩個端子的信號,如果頻率不在規定范圍內,它的輸出波形的幅度是不夠的（例如超過+/-200ppm的）,請按照步驟2-3步驟2-5.
The formula for Capacitances versus Frequency is as following:該公式的電容與頻率是如下：FL = FR * (1 + C1 / 2 * (C0 + CL) ) where該曲線代表電容變化與頻率變化（頻率pullability）變化的變化：如果由頻率計數器測量的頻率比目標頻率高,要增加電容（CL,或Cd以及C 8）的值,以降低頻率到目標頻率,反之亦然.請檢查波形幅度是否改善或沒有經過我們調整頻率.如果它的改善,這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況.該晶體應正常后,諧振點的調整.如果波形幅度甚至沒有提高的頻率非常接近目標頻率,我們可以通過以下三種方法改進：方法1：降低產品線路外部電容（Cd和CG）的值,并通過晶體具有較低負載電容（CL）.方法2：采用小電阻（RR）的晶體.方法3：使用鎘和CG的不等價的設計.我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出.我們建議您使用上面的方法來節省成本,保證安全.請用頻率計數器來測量所述晶體,以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進.如果頻率不符合規格,請采用晶體合適的CL值為根據您的目標頻率.請采用晶體具有較低的CL如果頻率比目標頻率,反之亦然高得多系統不能正常工作,由于輸出頻率會偏差很大.
臺灣津綻晶體科技是專業的石英晶振制作商,公司創于臺灣1996年成立,創建品牌為【NSK】1997年在香港成立分公司,1998年在深圳成立分部,2001年到廣東省東莞市投資建廠,主要生產石英晶體諧振器,無源晶振,與石英晶體振蕩器,有源晶振,東冠生產線主要生產小尺寸SMD晶體系列.臺灣津綻石英科技股份有限公司擁有超過 10 年以上的生產經驗,秉持著持續開發與專業技術支持,提供使用者最佳的解決方案及最好的服務品質

本公司環境政策為：『環保綠生活,美麗化心靈』.以符合法規、污染防治及持續改善之精神,在企業成長之餘為地球及人類略盡棉薄.因此我們承諾做到下列工作：落實ISO 14001的環境管理系統.落實ISO 14001的環境管理系統.遵循國家環保法規及客戶環境要求事項.維護同仁安全及健康,減少災害事故發生.力行資源回收、節約能源,致力污染預防工作.藉由教育訓練提升員工環境意識,並向供應商及協力廠商傳達環境保護之理念.
