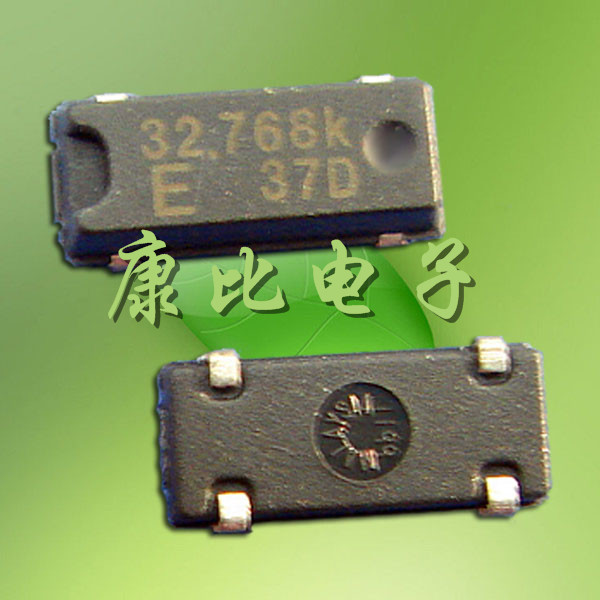

晶體MC-30AY,32.768KHZ陶瓷面晶振,傳感器晶振,MC-30AY 32.7680K-A3: PURE SN

產品型號：81085864
頻率：20~120KHZ
尺寸：8.0*3.8mm
產品介紹：產品應用范圍非常廣闊,比如多種電子消費類,“MC-30AY 32.7680K-A3: PURE SN”手機應用,藍牙多功能播放器,無線通訊產品,平板電腦等多個領域.

晶體MC-30AY,32.768KHZ陶瓷面晶振,傳感器晶振因32.768KHZ晶體本身外觀款式多元化,“MC-30AY 32.7680K-A3: PURE SN”所以適合多個產品應用.并且滿足歐盟ROHS環保要求,晶體本身有重量輕,體積小,超薄型等多種優勢,得到市場認可.

項目	記號	MC-30AY	條件
頻率	f_nom	20~100KHZ
電壓	ppm	10ppm 20ppm或指定
頂點溫度	Ti	+25±5°C
二級溫度系數	B	(−3.5±1.0)x10−8/°C2
負載容量	CL	7.0pF/9.0pF/12.5pF
串聯電阻	R1	65kÙ 最大值
絕對最大激勵等級	DLmax.	1μW
推薦激勵等級	DL	0.1μW
并聯電容	C0	0.8pF 典型值
頻率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作溫度范圍	T_use	-20°C～+70°C
保存溫度范圍	T_stg	-55°C～+125°C	單件保管一年

“MC-30AY 32.7680K-A3: PURE SN”石英晶振電路設計匹配問題：
一般來說,微處理器的振蕩電路由考畢茲電路顯示派生如下：
鎘和CG是外部負載電容,其中已建成的芯片組. Rf為具有200KΩ?1MΩ反饋電阻.它的內置芯片一般設置.Rd為限流電阻470Ω與1KΩ?.這個阻力是沒有必要的公共電路,但僅用于具有高電源電路.一個穩定的振蕩電路需要的負電阻,其值應是晶體阻力的至少五倍.它可寫為|-R|>5的Rr.例如,為了獲得穩定的振蕩電路中,IC的負電阻的值必須小于？200Ω時的晶體的電阻值是40Ω.負阻“的標準來評估一個振蕩電路的質量.在某些情況下,例如老化,熱變化,電壓變化,以及等等,電路可能不會產生振蕩的“Q”值是低的.因此,這是非常重要的衡量負電阻（-R）以下說明：
（1）線路連接的電阻（R）與晶體串聯
（2）從起點到振蕩的停止點調整R的值.
（3）振蕩期間測量R的值.
（4）你將能夠獲得負電阻的值,|·R|= R +的Rr,和RR =晶體的阻力.
附：所連接的電路的雜散電容,可能會影響測定值.如果晶體的參數是正常的,但它不工作穩步振蕩電路中,我們將不得不找出IC的電阻值是否過低驅動電路.如果是這樣的話,我們有三種方法來改善這樣的情況：降低外部電容（Cd和CG）的值,并采用其他晶體具有較低負載電容（CL）. 采用具有較低電阻（RR）的晶體.使用光盤和CG的不等價的設計.我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出.
