首頁進口晶振KDS晶振原裝正品,有源晶振DSR221STH,振蕩器2520,1RAA26000ABB

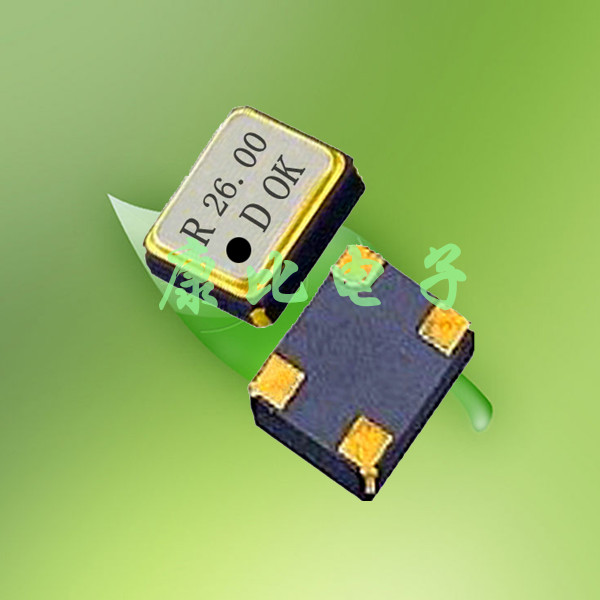

KDS晶振原裝正品,有源晶振DSR221STH,振蕩器2520,1RAA26000ABB

產品型號：58050122
頻率：19.2MHZ

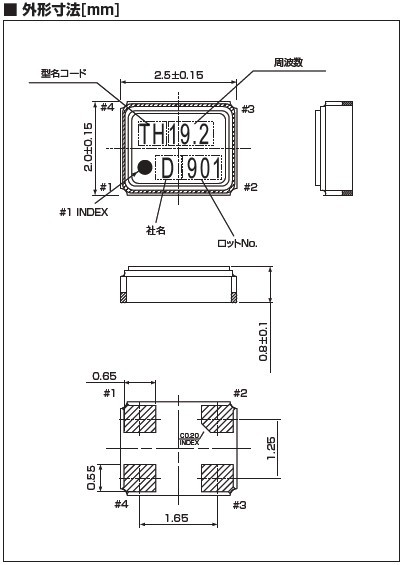

尺寸：2.5*2.0mm,詳解請瀏覽PDF
產品介紹：超小型,薄片型,質地輕的表面貼片音叉型晶體諧振器,“1RAA26000ABB”,具備優良的耐高溫,耐環境特性,在辦公自動化,汽車電子,移動通信領域可發揮優良的電氣特性,符合...

KDS晶振原裝正品,有源晶振DSR221STH,振蕩器2520有源晶振,“1RAA26000ABB”,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

料號	DSR221STH
頻率范圍	19.2MHZ
負載電容	7pf 8pf 9pf 10pf 12pf 20pf
勵振ベ	10μW (200μW max.)
周波數偏差	±30×10−6,±50×10−6,±100×10−6 (at 25℃）
直列抵抗	300Ωmax	200Ωmax	150Ωmax	120Ωmax	100Ωmax
周波數溫度特性	±50×10−6/ー40～+85℃ (Ref. to 25℃ )
	±100×10−6/ー40～+125℃ (Ref. to 25℃ )
	±200×10−6/ー40～+150℃ (Ref. to 25℃ )
保存溫度范圍	ー40～150℃
信頼性仕様	AEC-Q200
電壓	1.8V 2.5V 3.3V 5V

石英是由硅原子和氧原子組合而成的二氧化硅（Silicon Dioxide, SiO2）,“1RAA26000ABB”, 以32點群的六方晶系形成的單結晶結構﹝如圖﹞.單結晶的石英晶體結構具有壓電效應特性, 當施加壓力在晶體某些方向時, 垂直施力的方向就會產生電氣電位. 相對的當以一個電場施加在石英晶體某些軸向時, 在另一些方向就會產生變形或振動現象. 掌握單結晶石英材料的這種壓電效應, 利用其發生共振頻率的特性, 發揮其精確程度作為各類型頻率信號的參考基準, 就是水晶震蕩器的設計與應用. 因為石英晶體具有很高的材料Q值,所以絕大部份的頻率控制組件,如共振子及振蕩器,都以石英材料為基礎. 以石英為基礎的頻率控制組件可以依其壓電振動的屬性, 可以分為體波(bulk wave)振動組件及表面聲波(surface acoustic wave)振動組件.

1959大和喀左長谷川在神戶市成立加工電子零件和石英晶體.
1965開始批量生產的晶體諧振器零件.
1970東京辦事處.
1974建川廠（現涼廠）最高可能的大規模生產在世界人造石英晶體.
1981建立大真空（香港）公司開始提供音叉型石英晶體諧振器的香港和中國市場.
1987開名古屋辦事處.開始的溫度補償晶體振蕩器（TCXO）生產和電壓控制晶體振蕩器（VCXO）.
1993建立了天津該公司開始音叉型石英晶體諧振器的海外生產.
1998（獲得QS9000質量標準/汽車質量保證管理體系.）
2001擴大生產規模天津該公司地板
2010建立大真空（泰國）有限公司
2013東京證券交易所上市第一節.
主要產品
石英晶片(Crystal Wafer, Crystal Blank)
廣泛用途石英晶體（Crystal）
小型化貼片晶振(SMD Crystal)
一般及精密有源晶振(XO)
小型化貼片石英晶體振蕩器（SMD XO）
壓控有源晶振（VCXO）
壓控溫補振蕩器(VC/TCXO)
恆溫石英晶振 (OCXO)
未來展望
銷售：發展自有品牌及策略性客戶、拓展全球化渠道.
產能：經濟化、規模化.
產品：高頻、高精度、輕、薄、短、小.
制程：標準化、自動化、信息化與彈性化.
供應鏈：交期短、庫存低.

大真空電子立基臺灣,“1RAA26000ABB”,在美國與中國大陸均設有生產據點,營業與銷售據點包括臺灣臺北、美國、歐洲以及中國大陸等地,客戶遍及汽車產業、消費性電子、信息產業、通信產業與通信基礎產業.大真空電子多年來致力于研發創新,部分核心技術是臺灣業界的領先者,近年來陸續取得石英相關制造技術專利；未來將持續加強開發,以成為全球石英頻控元件領導者之目標邁進.
