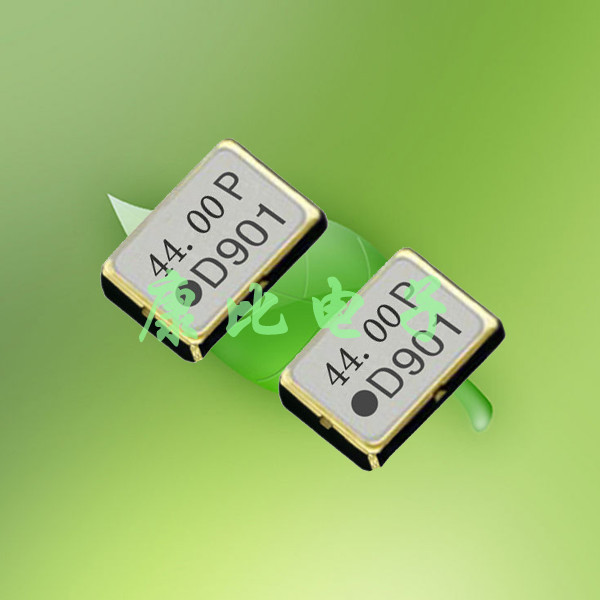

- 產品型號：28423820
- 頻率：9.6~52MHZ
- 尺寸：3.2*2.5mm,詳解請瀏覽PDF
- 產品介紹：適用于無線局域網,已實現低相位噪聲,低電壓,“1XTV26000FMC”,低消費電流和高穩定性,超小型體積,質量輕,纏帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）,為無...
-
有源晶振,石英晶振,壓控溫補振蕩器,DSA321SCL,有源晶振電壓,晶振型號,1XTV26000FMC
航欄(16).jpg)
壓控溫補振蕩器DSA321SCL,有源晶振電壓,晶振型號應用：SDH/ SONET,以太網,基站,筆記本晶振應用,“1XTV26000FMC”, VCXO,壓控晶體應用：調制解調器,ADSL網絡控制器,無線基站,程控交換設備智能手機,筆記本晶振等符合RoHS/無鉛.
.jpg)
| 料號 | DSA321SCL | ||||
| 頻率范圍 | 9.6~52MHZ | ||||
| 負載電容 |
7pf 8pf 9pf 10pf 12pf 20pf |
||||
| 勵振ベ | 10μW (200μW max.) | ||||
| 周波數偏差 | ±30×10−6,±50×10−6,±100×10−6 (at 25℃） | ||||
| 直列抵抗 | 300Ωmax | 200Ωmax | 150Ωmax | 120Ωmax | 100Ωmax |
| 周波數溫度特性 | ±50×10−6/ー40～+85℃ (Ref. to 25℃ ) | ||||
| ±100×10−6/ー40～+125℃ (Ref. to 25℃ ) | |||||
| ±200×10−6/ー40～+150℃ (Ref. to 25℃ ) | |||||
| 保存溫度范圍 | ー40～150℃ | ||||
| 信頼性仕様 | AEC-Q200 | ||||
| 電壓 | 1.8V 2.5V 3.3V 5V | ||||
.jpg)
.jpg)
等效串聯阻抗 ( Equivalent Series Resistance , ESR)
當石英晶體串聯振蕩在fs時, C1及L1是相反相位而互相抵消, “1XTV26000FMC”,整個共振子的動態支臂(motional arm) 的導納(admittance)是接近最小阻抗值R1. 這時候整個石英晶體共振子的表現僅是一個電阻性的組件. 電阻值R1是整個組件的機械性能量損耗. 其中包含了石英材料, 接著材料及封裝材料上所有的能量損耗.
動態電容( Motional Capacitance C1 ) 及動態電感( Motional Inductance L1 ):
在公式一中, ,動態電容C1及動態電感L1與串聯偕振頻率, fs ,是相互關聯的.在實際的量測系統中, 我們祇能量測到動態電容C1及串聯協振頻率fs . 動態電感L1是由公式(4)計算得到.
.png){kind=small}
1959大和喀左長谷川在神戶市成立加工電子零件和石英晶體.1965開始批量生產的晶體諧振器零件.
1970東京辦事處.
1976打開宮崎廠（目前九州大真空公司）為音叉型石英晶體諧振器生產.
1981建立大真空（香港）公司開始提供音叉型石英晶體諧振器的香港和中國市場.
1985開德島第二廠開始生產陶瓷產品打開配送中心在加古川市.
1989更改公司名稱大真空第三十周年.建立了PT.KDS印度尼西亞啟動海外生產晶體諧振器.
1996取得ISO9001（國際標準化組織質量管理標準）.
2001擴大生產規模天津該公司地板
2003成立上海銳致國際貿易有限公司加強在中國的銷售.以和諧電子公司為本公司合并的子公司加強石英器件業務.
2010建立大真空（泰國）有限公司
2012擴大在加古川市中央實驗室的地板尺寸.
.jpg)
大真空晶體承諾所有的運作皆遵守本地國家的法律,“1XTV26000FMC”,并符合國際上所共同認知環保與社會責任的標準,成為一個創造股東最大權益、照顧員工、善盡社會責任的好公司. 我們將持續關注企業社會責任各項新議題,使本公司更加完整并落實企業社會責任所有面向. 對內,我們將透過各種教育訓練與活動,用心創造一個多元且充滿活力的工作環境 (例如健康促進活動); 對外,本公司透過與利害相關團體間的溝通,積極落實企業社會責任活動,持續投入社會公益,降低對社會環境之沖擊.
