- 產品型號：19966619
- 頻率：212.5MHz
- 尺寸：7.0x5.0mm
- 產品介紹：LVPECL低損耗晶振,XUP535212.500JS6I,IDT儀器儀表設備6G晶振,XUP535125.000JS6I,六腳貼片晶振，美國進口晶振，IDT艾迪悌晶振XUP系列，編碼為：XUP535212.500JS6I，...
-

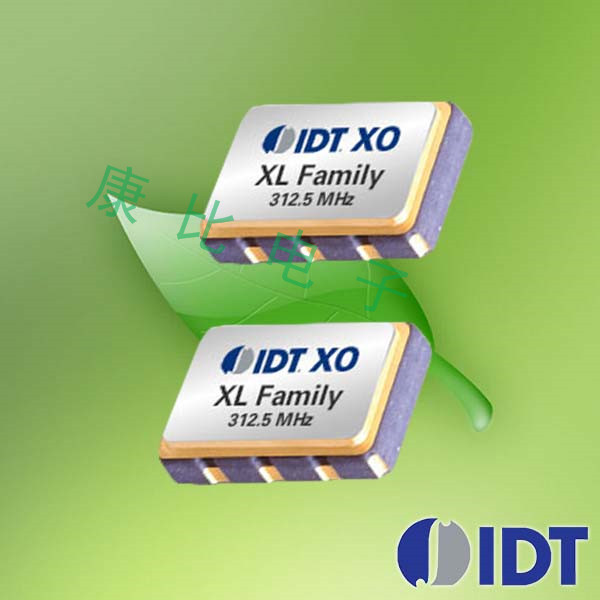

LVPECL低損耗晶振,XUP535212.500JS6I,IDT儀器儀表設備6G晶振
.jpg)
.jpg)
LVPECL低損耗晶振,XUP535212.500JS6I,IDT儀器儀表設備6G晶振,XUP535125.000JS6I,六腳貼片晶振，美國進口晶振，IDT艾迪悌晶振XUP系列，編碼為：XUP535212.500JS6I，頻率為：212.5MHz，小體積尺寸5.0x3.2mm，六腳貼片晶振，有源晶振，石英晶體振蕩器。XUP是一種超精密LVPECL差分晶振，在12kHz至20MHz帶寬上具有300fs的典型相位抖動。IDT XUP系列晶體振蕩器的頻率范圍從16kHz到670MHz不等，采用了一系列專有的ASIC，重點關注降噪技術。四階西格瑪調制器將噪聲降低到可與傳統的大塊石英和鋸紋波振蕩器相媲美的水平。XUP石英貼片晶振具有較短的前置時間、低成本、低噪聲、較寬的頻率范圍、優異的環境性能，是一種超越傳統技術的優良選擇。XUP的穩定性高達±20ppm，具有非常快的標準和自定義頻率傳輸。應用于：通訊設備，機頂盒、光端機、安防設備、路由器/交換機、儀器儀表、SATA，SAS，光纖通信，10G以太網及各種頻率控制設備上。
.jpg)
LVPECL低損耗晶振,XUP535212.500JS6I,IDT儀器儀表設備6G晶振,XUP535125.000JS6I,六腳貼片晶振，參數表
| Parameter | Symbol | Condition | Min | Typ | Max | Units | ||||||||||||||||||||
| Output Frequency Range | FOUTR | 212.5 | MHz | |||||||||||||||||||||||
| Frequency Stability | Temperature = -20°C to +70°C | ±20 | ±100 | ppm | ||||||||||||||||||||||
| Temperature = -40°C to +85°C | ±25 | ±100 | ppm | |||||||||||||||||||||||
| Aging (1st year) | Ta = 25°C | 3 | ||||||||||||||||||||||||
| Aging (10 years) | Ta = 25°C | 10 | ||||||||||||||||||||||||
| Output Load | To V DD-2.0V | 50 | Ohms | |||||||||||||||||||||||
| Start-up Time | TST |
Output valid time after VDD meets minimum specified level |
10 | ms | ||||||||||||||||||||||
| Output Rise Time | 20% to 80% VPP, Std frequencies | 400 | ps | |||||||||||||||||||||||
| Output Fall Time | 80% to 20% VPP, Std frequencies | 400 | ps | |||||||||||||||||||||||
| Output Clock Duty Cycle | TDTCY |
50% VPP <312.5MHz >312.5MHz |
45 40 |
55 60 |
% | |||||||||||||||||||||
| Output Enable/ Disable Time | TOE | 100 | ns | |||||||||||||||||||||||
| Period Jitter, RMS | J PER | Frequency = 156.25MHz | 1.8 | 7 | psec | |||||||||||||||||||||
| Random Jitter | RJ |
Frequency = 156.25MHz Per MJSQ spec (Methodologies for Jitter and Signal Quality specifications) |
0.7 | 1.8 | psec | |||||||||||||||||||||
| Deterministic Jitter | DJ | 8 | 24 | psec | ||||||||||||||||||||||
| Total Jitter | TJ | 18 | 42 | psec | ||||||||||||||||||||||
| Phase Jitter (12kHz – 20MHz) | φJITTER | Standard frequencies @ 25°C, 3.3V | 300 | 400 | fsec | |||||||||||||||||||||
|
Phase Noise Performance Frequency = 156.25MHz |
φNOISE | 100Hz of Carrier | -95 | dBc/Hz | ||||||||||||||||||||||
| 1kHz of Carrier | -115 | dBc/Hz | ||||||||||||||||||||||||
| 10kHz of Carrier | -120 | dBc/Hz | ||||||||||||||||||||||||
| 100kHz of Carrier | -129 | dBc/Hz | ||||||||||||||||||||||||
| 1MHz of Carrier | -149 | dBc/Hz | ||||||||||||||||||||||||
| 10MHz of Carrier | -156 | dBc/Hz | ||||||||||||||||||||||||
| Output Frequency (Standards) | F OUT | 100MHz, 106.25MHz, 125MHz, 150MHz, 155.52MHz, 156.25MHz, 200MHz, 212,5MHz,250MHz, 300MHz, 312.5MHZ, 400MHz (Contact IDT for additional frequencies) | ||||||||||||||||||||||||
.jpg)
LVPECL低損耗晶振,XUP535212.500JS6I,IDT儀器儀表設備6G晶振,XUP535125.000JS6I,六腳貼片晶振，尺寸圖
LVPECL低損耗晶振,XUP535212.500JS6I,IDT儀器儀表設備6G晶振,XUP535125.000JS6I,六腳貼片晶振
產品特點：
頻率范圍：0.016至670MHz
輸出類型：LVPECL輸出
頻率穩定性：±20ppm、±25ppm、±50ppm或±100ppm
電源電壓：1.8V、2.5V或3.3V石英晶體振蕩器
相位抖動（1.875MHz至20MHz）：典型100fs
相位抖動（12kHz至20MHz）：典型300fs
包裝選項：5.0毫米x 3.2毫米x 1.2毫米（JS6）
7.0毫米x 5.0毫米x 1.3毫米（JU6）
工作溫度：-20°C至+70°C或-40°C至+85°C
| 原廠代碼 | 品牌 | 差分晶振 | 型號 | 頻率 | 輸出 |
| XUP535156.250JS6I8 | IDT晶振 | OSC 156.25MHZ SMD | XUP | 156.25MHz | LVPECL |
| XUP536100.000JS6I | IDT晶振 | OSC XO 100.0000MHZ LVPECL SMD | XUP | 100MHz | LVPECL |
| XUP536125.000JS6I | IDT晶振 | OSC XO 125.0000MHZ LVPECL SMD | XUP | 125MHz | LVPECL |
| XUP536150.000JS6I | IDT晶振 | OSC XO 150.0000MHZ LVPECL SMD | XUP | 150MHz | LVPECL |
| XUP536156.250JS6I | IDT晶振 | OSC XO 156.2500MHZ LVPECL SMD | XUP | 156.25MHz | LVPECL |
| XUP736150.000JU6I | IDT晶振 | OSC XO 150.0000MHZ LVPECL SMD | XUP | 150MHz | LVPECL |
| XUP736156.250JU6I | IDT晶振 | OSC XO 156.2500MHZ LVPECL SMD | XUP | 156.25MHz | LVPECL |
| XUP736100.000JU6I | IDT晶振 | OSC XO 100.0000MHZ LVPECL SMD | XUP | 100MHz | LVPECL |
| XUP736125.000JU6I | IDT晶振 | OSC XO 125.0000MHZ LVPECL SMD | XUP | 125MHz | LVPECL |
| XUP536212.500JS6I | IDT晶振 | OSC XO 212.5000MHZ LVPECL SMD | XUP | 212.5MHz | LVPECL |
| XUP736212.500JU6I | IDT晶振 | OSC XO 212.5000MHZ LVPECL SMD | XUP | 212.5MHz | LVPECL |
| XUP535100.000JS6I8 | IDT晶振 | OSC XO 100.000MHZ LVPECL SMD | XUP | 100MHz | LVPECL |
| XUP535125.000JS6I8 | IDT晶振 | OSC 125MHZ SMD | XUP | 125MHz | LVPECL |
| XUP535150.000JS6I8 | IDT晶振 | OSC 150MHZ SMD | XUP | 150MHz | LVPECL |
| XUP535212.500JS6I8 | IDT晶振 | OSC 212.5MHZ SMD | XUP | 212.5MHz | LVPECL |
| XUP535100.000JS6I | IDT晶振 | OSC XO 100.000MHZ LVPECL SMD | XUP | 100MHz | LVPECL |
| XUP535125.000JS6I | IDT晶振 | OSC 125MHZ SMD | XUP | 125MHz | LVPECL |
| XUP535150.000JS6I | IDT晶振 | OSC 150MHZ SMD | XUP | 150MHz | LVPECL |
| XUP535156.250JS6I | IDT晶振 | OSC 156.25MHZ SMD | XUP | 156.25MHz | LVPECL |
| XUP535212.500JS6I | IDT晶振 | OSC 212.5MHZ SMD | XUP | 212.5MHz | LVPECL |
