首頁進口晶振 ECS晶振ECS伊西斯ECX-33Q晶振,ECS-286.3-12-33Q-JES-TR四腳貼片晶振

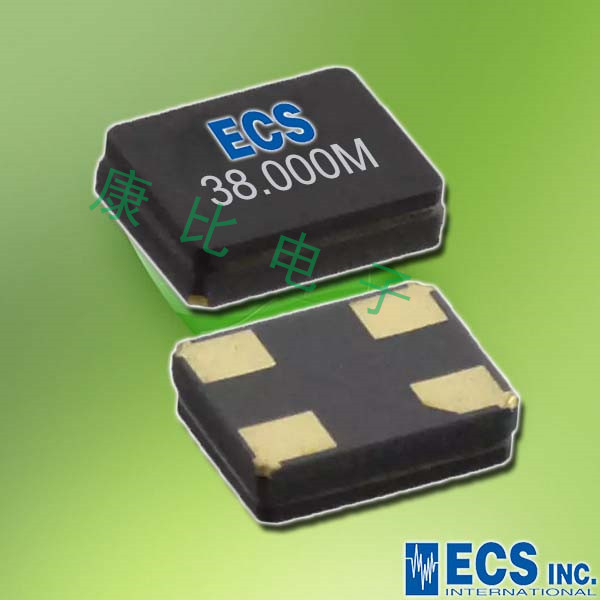

ECS伊西斯ECX-33Q晶振,ECS-286.3-12-33Q-JES-TR四腳貼片晶振

產品型號：86673688
頻率：8~54MHz
尺寸：3.2x2.5mm
產品介紹：ECS伊西斯ECX-33Q晶振,ECS-286.3-12-33Q-JES-TR四腳貼片晶振,ECS-270-18-33Q-DS,車載晶振,，ECS伊西斯晶振，美國進口晶振，ECX-33Q是一款小體積晶振，外形尺寸3.2...

ECS伊西斯ECX-33Q晶振,ECS-286.3-12-33Q-JES-TR四腳貼片晶振,ECS-270-18-33Q-DS,車載晶振,，ECS伊西斯晶振，美國進口晶振，ECX-33Q是一款小體積晶振，外形尺寸3.2x2.5mm四腳貼片晶振，ECS-120-18-33Q-DS無源晶振，ECS-250-12-33Q-JES-TR石英晶振，SMD晶體，ECS-135.6-12-33Q-DS石英晶體諧振器，無鉛環保晶振，具有超小型，輕薄型，耐熱及耐環境特點，AEC-Q200合格，被廣泛用于無線通訊晶振，工業設備晶振，智能手機晶振，平板電腦晶振，網絡終端晶振，耐高溫晶振，智能家居，汽車電子晶振，醫療設備晶振，數碼電子等應用。

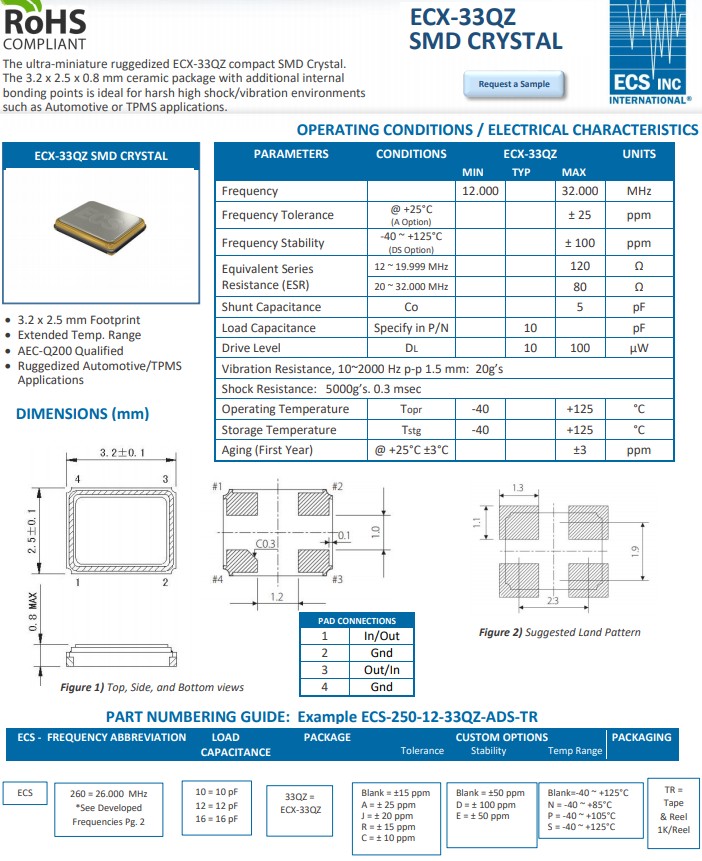

ECS伊西斯ECX-33Q晶振,ECS-286.3-12-33Q-JES-TR四腳貼片晶振,ECS-270-18-33Q-DS,車載晶振,參數圖

ECSInc晶振規格	單位	ECX-33Q頻率范圍		石英晶振基本條件
標準頻率	f_nom	8.00MHZ~54.0MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-55°C ～ +125°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10^-6 (標準), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明,請聯系我們以便獲取相關的信息, http://m.jqhs.com.cn
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	8pF ,10PF,12PF,20PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

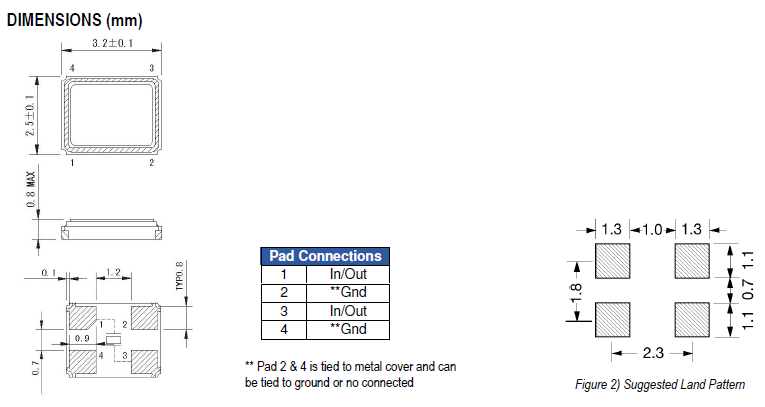

ECS伊西斯ECX-33Q晶振,ECS-286.3-12-33Q-JES-TR四腳貼片晶振,ECS-270-18-33Q-DS,車載晶振，尺寸圖

ECS伊西斯ECX-33Q晶振,ECS-286.3-12-33Q-JES-TR四腳貼片晶振,ECS-270-18-33Q-DS,車載晶振
自動安裝時的沖擊：
石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。
每個封裝類型的注意事項
陶瓷包裝晶振與SON產品
在焊接陶瓷封裝晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。ECS伊西斯ECX-33Q晶振,ECS-286.3-12-33Q-JES-TR四腳貼片晶振,ECS-270-18-33Q-DS,車載晶振
陶瓷包裝石英晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。
（2）陶瓷封裝貼片晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝貼片晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。
（3）柱面式產品
產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂（開裂）,也可能導致氣密性和產品特性受到破壞。當石英晶振的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂。當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正。在該密封部分上施加一定壓力,會導致氣密性受到損壞。所以在此處請不要施加壓力。另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上。

原廠編碼	石英晶體廠家	型號	頻率	工作溫度
ECS-120-12-33Q-JES-TR	ECS Crystal	ECX-33Q	12MHz	-40°C ~ 125°C
ECS-135.6-12-33Q-JES-TR	ECS Crystal	ECX-33Q	13.56MHz	-40°C ~ 125°C
ECS-147.4-12-33Q-JES-TR	ECS Crystal	ECX-33Q	14.7456MHz	-40°C ~ 125°C
ECS-160-12-33Q-JES-TR	ECS Crystal	ECX-33Q	16MHz	-40°C ~ 125°C
ECS-163.8-12-33Q-JES-TR	ECS Crystal	ECX-33Q	16.384MHz	-40°C ~ 125°C
ECS-184-12-33Q-JES-TR	ECS Crystal	ECX-33Q	18.432MHz	-40°C ~ 125°C
ECS-240-12-33Q-JES-TR	ECS Crystal	ECX-33Q	24MHz	-40°C ~ 125°C
ECS-250-12-33Q-JES-TR	ECS Crystal	ECX-33Q	25MHz	-40°C ~ 125°C
ECS-270-12-33Q-JES-TR	ECS Crystal	ECX-33Q	27MHz	-40°C ~ 125°C
ECS-286.3-12-33Q-JES-TR	ECS Crystal	ECX-33Q	28.63636MHz	-40°C ~ 125°C
ECS-300-12-33Q-JES-TR	ECS Crystal	ECX-33Q	30MHz	-40°C ~ 125°C
ECS-250-18-33Q-DS	ECS Crystal	ECX-33Q	25MHz	-40°C ~ 125°C
ECS-270-18-33Q-DS	ECS Crystal	ECX-33Q	27MHz	-40°C ~ 125°C
ECS-320-18-33Q-DS	ECS Crystal	ECX-33Q	32MHz	-40°C ~ 125°C
ECS-120-18-33Q-DS	ECS Crystal	ECX-33Q	12MHz	-40°C ~ 125°C
ECS-135.6-12-33Q-DS	ECS Crystal	ECX-33Q	13.56MHz	-40°C ~ 125°C
ECS-300-18-33Q-DS	ECS Crystal	ECX-33Q	30MHz	-40°C ~ 125°C
ECS-130-12-33Q-JES-TR	ECS Crystal	ECX-33Q	13MHz	-40°C ~ 125°C
ECS-320-12-33Q-JES-TR	ECS Crystal	ECX-33Q	32MHz	-40°C ~ 125°C
ECS-245.7-12-33Q-JES-TR	ECS Crystal	ECX-33Q	24.576MHz	-40°C ~ 125°C
ECS-200-12-33Q-JES-TR	ECS Crystal	ECX-33Q	20MHz	-40°C ~ 125°C
ECS-122.8-12-33Q-JES-TR	ECS Crystal	ECX-33Q	12.288MHz	-40°C ~ 125°C
ECS-143-18-33Q-DS	ECS Crystal	ECX-33Q	14.31818MHz	-40°C ~ 125°C
ECS-196.6-18-33Q-DS	ECS Crystal	ECX-33Q	19.6608MHz	-40°C ~ 125°C
