首頁進口晶振 Wi2Wi晶振威爾威LVPECL晶振,PE5-T-C10000-M-B-D-2-R-X,低相位噪聲晶振

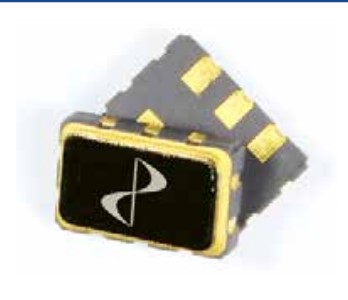

威爾威LVPECL晶振,PE5-T-C10000-M-B-D-2-R-X,低相位噪聲晶振

產品型號：58572015
頻率：100MHz
尺寸：5.0x3.2x1.2mm
產品介紹：威爾威LVPECL晶振,PE5-T-C10000-M-B-D-2-R-X,低相位噪聲晶振，美國進口晶振，Wi2wi晶振，威爾威晶振，型號：PE5系列晶振，編碼為：PE5-T-C10000-M-B-D-2-R-X，頻率...

威爾威LVPECL晶振,PE5-T-C10000-M-B-D-2-R-X,低相位噪聲晶振，美國進口晶振，Wi2wi晶振，威爾威晶振，型號：PE5系列晶振，編碼為：PE5-T-C10000-M-B-D-2-R-X，頻率為：100.000MHz，小體積晶振尺寸：5.0x3.2x1.2mm封裝，LVPECL輸出差分晶振，差分晶體振蕩器，六腳貼片晶振，SMD晶振，石英晶體振蕩器，有源晶體，石英晶振。PE5系列提供精確的定時在一個密封的包。這些高性能的時鐘振蕩器提供了非常低的集成相位抖動和優越的相位噪聲。為您的原型輸入需求、批量生產能力和有競爭力的價格提供快速周轉抽樣。有源晶振，具有超小型，輕薄型，低抖動，低功耗，低相位噪聲，低電源電壓，低耗能，低損耗，低電平，高精度，高性能，高品質等特點。廣泛應用于：通訊設備、無線網絡，藍牙模塊，機頂盒、光端機、安防設備、路由器，交換機、儀器儀表、光纖通信，以太網等應用。

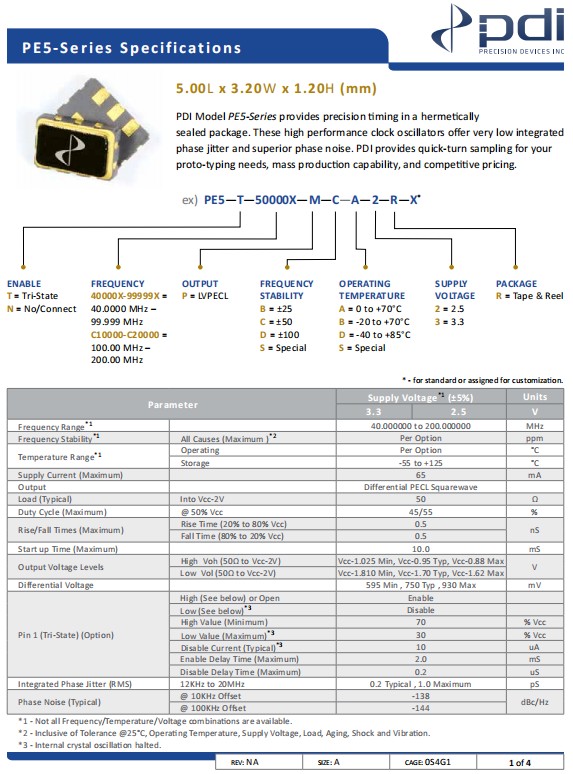

威爾威LVPECL晶振,PE5-T-C10000-M-B-D-2-R-X,低相位噪聲晶振,參數表

Parameter		Supply Voltage *1 (±5%)		Units
		3.3	2.5	V
Frequency Range *1		100.000		MHz
Frequency Stability *1	All Causes (Maximum ) *2	Per Option		ppm
Temperature Range*1	Operating	Per Option		°C
	Storage	-55 to +125		°C
Supply Current (Maximum)		65		mA
Output		Differential PECL Squarewave
Load (Typical)	Into Vcc-2V	50		Ω
Duty Cycle (Maximum)	@ 50% Vcc	45/55		%
Rise/Fall Times (Maximum)	Rise Time (20% to 80% Vcc)	0.5		nS
	Fall Time (80% to 20% Vcc)	0.5
Start up Time (Maximum)		10		mS
Output Voltage Levels	High Voh (50Ω to Vcc-2V)	Vcc- 1 .025 Min, Vcc-0 .95 Typ, Vcc-0 .88 Max		V
	Low Vol (50Ω to Vcc-2V)	Vcc- 1 .810 Min, Vcc- 1 .70 Typ, Vcc- 1 .62 Max
Differential Voltage		595 Min , 750 Typ , 930 Max		mV
Pin 1 (Tri-State) (Option)	High (See below) or Open	Enable
	Low (See below) *3	Disable
	High Value (Minimum)	70		% Vcc
	Low Value (Maximum) *3	30		% Vcc
	Disable Current (Typical) *3	10		uA
	Enable Delay Time (Maximum)	2		mS
	Disable Delay Time (Maximum)	0.2		uS
Integrated Phase Jitter (RMS)	12KHz to 20MHz	0.2 Typical , 1.0 Maximum		pS
Phase Noise (Typical)	@ 10KHz Offset	-138		dBc/Hz
	@ 100KHz Offset	-144

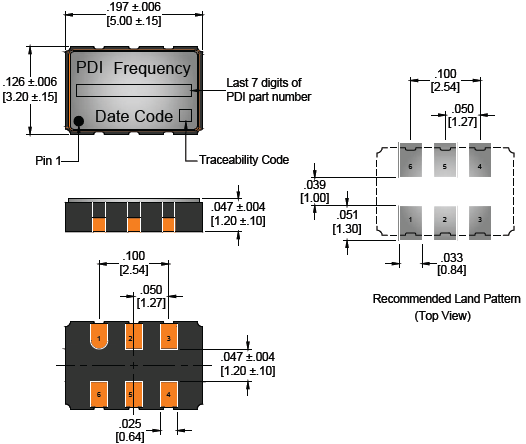

威爾威LVPECL晶振,PE5-T-C10000-M-B-D-2-R-X,低相位噪聲晶振,尺寸圖

威爾威LVPECL晶振,PE5-T-C10000-M-B-D-2-R-X,低相位噪聲晶振
差分晶振作為目前行業中高要求,高技術石英晶體振蕩器,具有低相位,低抖動,低功耗,低損耗,低電平的特點.差分貼片晶體振蕩器使用于產品中能夠很容易地識別小信號,能夠從容精確地處理'雙極'信號,對外部電磁干擾（EMI）是高度免疫的.
