首頁進口晶振 Shinsung晶振Shinsung晶振,SXO-S晶振,SXO-S-33ST-30F3-20.000MHz晶振

Shinsung晶振,SXO-S晶振,SXO-S-33ST-30F3-20.000MHz晶振

產品型號：23838480
頻率：0.5~160MHZ,0.5~120MHZ
尺寸：7.0*5.0mm
產品介紹：Shinsung晶振,SXO-S晶振,SXO-S-33ST-30F3-20.000MHz晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體...

Shinsung晶振,SXO-S晶振,SXO-S-33ST-30F3-20.000MHz晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V~5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
Shinsung晶振公司發展歷程如下：
1990年的Aug.1999成立Shinsung SAW Electronics Co.
1999年12月開始生產晶體和振蕩器（osc，vcxo）,12月開始制造TCXO
2000年1月完成高頻VCXO （100MHz以上）的開發
Mar.2001開始開發SMD OSC和Crystal
Jul.2002開始批量生產可編程振蕩器
Jun.2005SMD生產線產能擴張和樓宇自動化
2006年8月開始批量生產SMD OSC和X-Tal（7050,5032尺寸）
2007年2月完成SMD VCXO（7050,5032尺寸）的開發
Aug.2009完成SMD Crystal（3225尺寸）的開發,12月成SMD VCTCXO（5032尺寸）的開發,開始批量生產SMD VCXO（7050,5032尺寸）
2010年1月完成SMD振蕩器（3225尺寸）的開發,開始批量生產SMD水晶（3225尺寸）,2月完成SMD LVPECL振蕩器,（7050尺寸）的開發.3月在800MHz頻段,（7050,14x9.6尺寸）完成LVPECL OSC的開發.
2010年4月在800MHz頻段（7050,14x9.6尺寸）完成LVPECL VCXO的開發,開始批量生產SMD振蕩器（3225尺寸）,開始批量生產SMD LVPECL振蕩器（7050尺寸）
2011年2月完成SMD VCTCXO（3225尺寸）的開發
AUG.2011開始生產SMD VCTCXO（3225尺寸）Mar.2012成立附屬研究所。
Shinsung晶振中文名稱為新松晶振,公司在1999年成立于韓國,主要研發生產石英晶體,SMD振蕩器,溫補晶振,VCXO壓控晶振等元件.多年來一直以追求質量,為客戶提供高品質的SHINSUNG晶振產品和一流的服務為經營理念,在追求質量與價格的同時,致力于把每一款晶振產品打磨到極致,吸收到無數的行家,對其的稱贊,同時也獲得無數的訂單,使得新松晶振的名氣大漲,成為韓國知名頻率元件制造商.Shinsung晶振,SXO-S晶振,SXO-S-33ST-30F3-20.000MHz晶振.

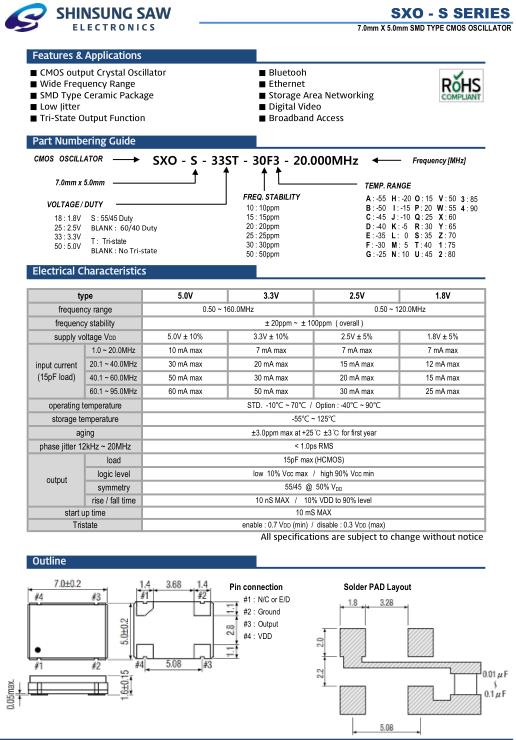

type		5.0V	3.3V	2.5V	1.8V
frequency range		0.50 ~ 160.0MHz		0.50 ~ 120.0MHz
frequency stability		± 20ppm ~ ± 100ppm ( overall )
supply voltage V DD		5.0V ± 10%	3.3V ± 10%	2.5V ± 5%	1.8V ± 5%
input current (15pF load)	1.0 ~ 20.0MHz	10 mA max	7 mA max	7 mA max	7 mA max
	20.1 ~ 40.0MHz	30 mA max	20 mA max	15 mA max	12 mA max
	40.1 ~ 60.0MHz	50 mA max	30 mA max	20 mA max	15 mA max
	60.1 ~ 95.0MHz	60 mA max	50 mA max	30 mA max	25 mA max
operating temperature		STD. -10℃ ~ 70℃ / Option : -40℃ ~ 90℃
storage temperature		-55℃ ~ 125℃
aging		±3.0ppm max at +25℃ ±3℃ for first year
phase jitter 12kHz ~ 20MHz		< 1.0ps RMS
output	load	15pF max (HCMOS)
	logic level	low 10% Vcc max / high 90% Vcc min
	symmetry	55/45 @ 50% V DD
	rise / fall time	10 nS MAX / 10% VDD to 90% level
start up time		10 mS MAX
Tristate		enable : 0.7 V DD (min) / disable : 0.3 V DD (max)
All specifications are subject to change without notice

自動安裝時的沖擊：
  石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。
每個封裝類型的注意事項
陶瓷包裝晶振與SON產品
在焊接陶瓷封裝晶振(陶瓷晶振)和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
陶瓷包裝石英晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。Shinsung晶振,SXO-S晶振,SXO-S-33ST-30F3-20.000MHz晶振.
