- 產品型號：24392041
- 頻率：10.000MHz
- 尺寸：5.0x3.2mm
- 產品介紹：AXLE5032-V-5-C-05-4F-10.000,5032mm,10MHz,AXTAL振蕩器,AXLE5032,溫補晶振，德國進口晶振，AXTAL晶振，型號：AXLE5032，編碼為：AXLE5032-V-5-C-05-4F-10.000石英...
-
AXLE5032-V-5-C-05-4F-10.000,5032mm,10MHz,AXTAL振蕩器
航欄(16).jpg)
.jpg)
AXLE5032-V-5-C-05-4F-10.000,5032mm,10MHz,AXTAL振蕩器,AXLE5032,溫補晶振，德國進口晶振，AXTAL晶振，型號：AXLE5032，編碼為：AXLE5032-V-5-C-05-4F-10.000石英晶振，電壓：5.0V，頻率穩定性：±0.5ppm，工作溫度范圍：-40℃至+85℃，頻率為：10.000MHz，小體積晶振尺寸：5.0x3.2mm高穩定性SMD封裝，TCXO溫補晶振，石英晶振，六腳貼片晶振，有源晶振，石英晶體振蕩器。具有超小型，輕薄型，低抖動，低功耗，低相位噪聲，低電壓等特點。被廣泛應用于：移動通訊設備晶振，無線藍牙晶振，物聯網晶振，航空電子晶振，汽車電子晶振，導航儀等應用。
.jpg)
.jpg)
AXLE5032-V-5-C-05-4F-10.000,5032mm,10MHz,AXTAL振蕩器,AXLE5032,溫補晶振,參數表
| Parameter | min. | typ. | max. | Unit | Condition | |||||||||||||||||||||
| Frequency range | 10 | MHz | ||||||||||||||||||||||||
| Nominal frequencies |
10, 12.8, 16.384, 19.2, 20, 24.576, 25, 26, 30.72, 40, 50 |
MHz |
Other frequencies on request |
|||||||||||||||||||||||
| Frequency stability | ||||||||||||||||||||||||||
| Initial tolerance @ 25°C | ±0.5 | ppm | @ VCnom Note 2 | |||||||||||||||||||||||
| vs. operating temperature range |
± 0.05 to ± 2.0 See tables 1 ~ 3 |
ppm | Option 4 & 5 | |||||||||||||||||||||||
| vs. supply voltage variation | ±0.1 | ppm | VS ±5 % | |||||||||||||||||||||||
| vs. load change | ±0.2 | ppm | Load ±5 % | |||||||||||||||||||||||
| Long term (aging) 1st year | ±1 | ppm | @+40°C Note 3 | |||||||||||||||||||||||
| Frequency adjustment range | ||||||||||||||||||||||||||
| Electronic Frequency Control (EFC) | ±5 | ±10 | ppm | Option 1 = “V” | ||||||||||||||||||||||
| EFC voltage VC | 0.5 | 1.5 | 2.5 | V | ||||||||||||||||||||||
| EFC slope (Δf / ΔVC) | Positive | |||||||||||||||||||||||||
| EFC input impedance | 100 | ka | ||||||||||||||||||||||||
| RF output | ||||||||||||||||||||||||||
| Signal waveform |
Clipped Sine Wave HCMOS |
Option 3 = “C” Option 3 = “H” |
||||||||||||||||||||||||
| Load |
10 ka || 10 pF 15 pF |
Option 3 = “C” Option 3 = “H” |
||||||||||||||||||||||||
| Amplitude (peak-peak) | 0.8 | V | Option 3 = “C” | |||||||||||||||||||||||
| VOL | 0.4 | V | Option 3 = “H” | |||||||||||||||||||||||
| VOH | 2.4 | V | ||||||||||||||||||||||||
| Duty cycle | 45 | 55 | % | |||||||||||||||||||||||
| Rise/fall time | 6 | ns | ||||||||||||||||||||||||
| Phase noise @ 25°C | dBc/Hz | See table 4 | ||||||||||||||||||||||||
| RMS Jitter (integrated) | 0.4 | 1.3 | ps | @ 12 kHz ~ 5 MHz | ||||||||||||||||||||||
| Supply voltage VS |
3.15 4.75 |
3.3 5.0 |
3.45 5.25 |
V V |
Option 2 = “33” Option 2 = “50” |
|||||||||||||||||||||
| Current consumption | 5 | 10 | mA | |||||||||||||||||||||||
| Enclosure (see drawing) (LxWxH) | 5.2x3.4x1.85 | mm | See drawing | |||||||||||||||||||||||
| Weight | 3 | g | ||||||||||||||||||||||||
| Packing | Tape & Reel | IEC 60286-3 | ||||||||||||||||||||||||
.jpg)
.jpg)

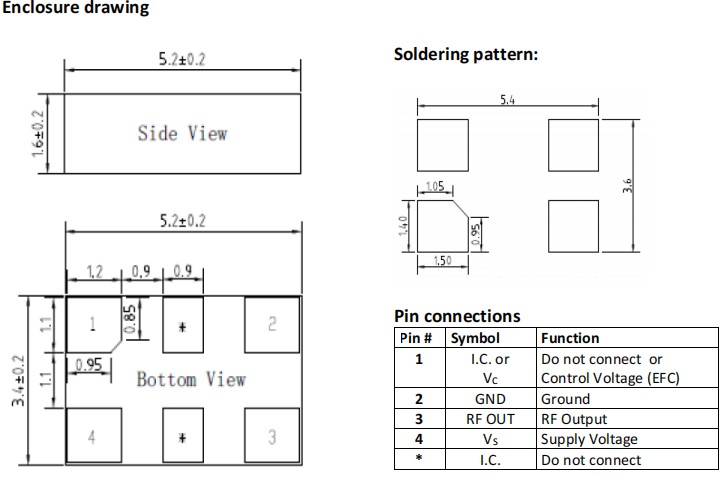

AXLE5032-V-5-C-05-4F-10.000,5032mm,10MHz,AXTAL振蕩器,AXLE5032,溫補晶振,尺寸圖
格.JPG)
